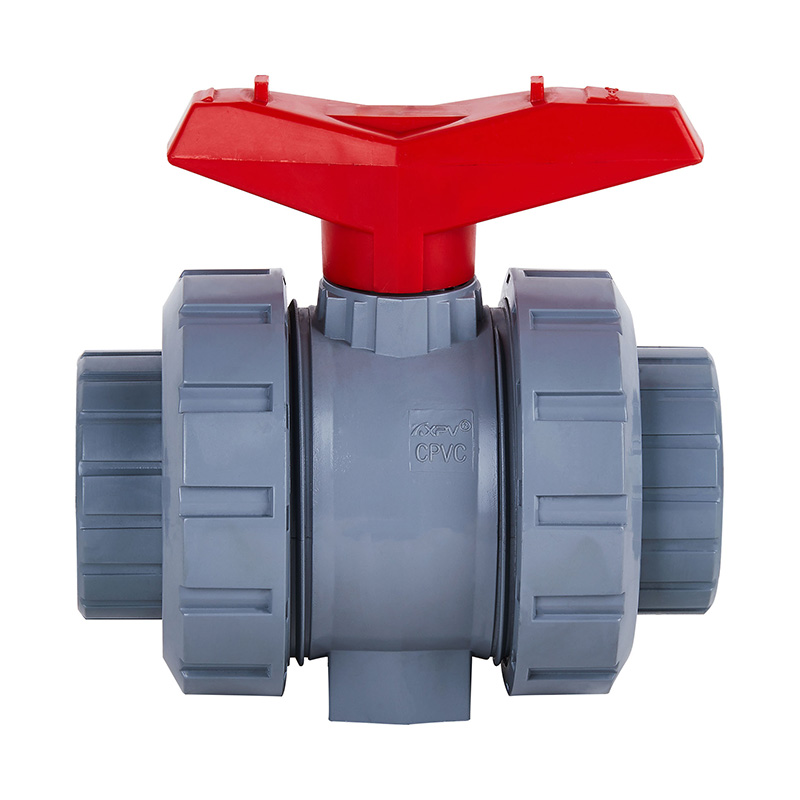

定制DN15 DN80 DN100中溫PVC-C真雙聯承插球閥中溫手動DN15-100 1.0-1.6Mpa工業塑料閥門
型號：Q61F-10V,Q11F-10V
應用：通用
材質：塑料
壓力：低
壓力功率：手動
介質：酸
端口尺寸：DN15-100 1/2"-4" 20mm-110mm
結構：球
產品名稱：承插聯管球閥
主體材料：PVC-C
連接：聯合工作
壓力等級：1.0Mpa（10bar）
包裝：標準紙箱
設計標準：ISO STD
密封材料：聚四氟乙烯密封
交貨時間：7 天
較小起訂量：1 件
| 產品結構特點 |
1. 雙由任球閥 PTFE 墊座松緊可適度調整。
2. 雙層 O 型圈提供雙重防漏保護。
3. 外觀精致、表面光滑、加工精細、全流量設計。
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |

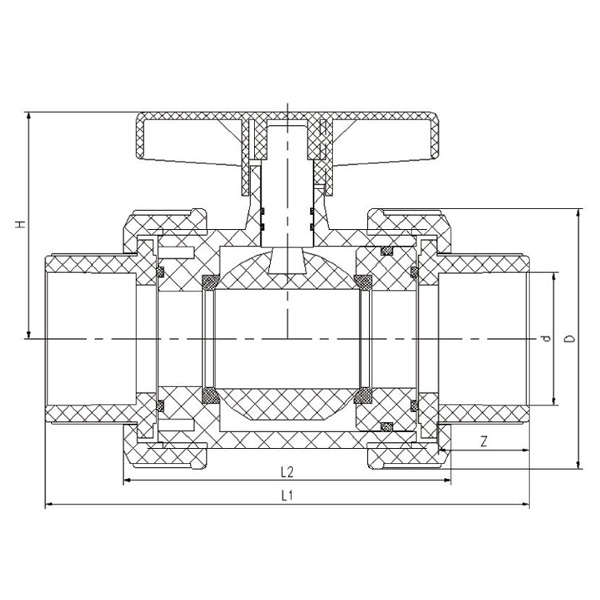

由任球閥裝配明細圖
| 件號 | 名稱 | 材質 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 手柄 | 合金料 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 密封圈 | EPDM,FPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 閥桿 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 球 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 密封圈 | EPDM,FPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 承插、螺紋接頭 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 壓緊螺母 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 密封座 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 球密封 | PTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 閥體 | FRPP,PVDF,PVC-U,PVC-C,PPH | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 密封圈 | EPDM,FPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 密封圈 | EPDM,FPM | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外形尺寸表 |
| 規格DN | D | d | L1 | L2 | Z | H | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 15? | 48? | 20? | 105? | 80? | 17.5? | 42? | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 20? | 60? | 25? | 127? | 92.5? | 23? | 52? | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 25? | 72? | 32? | 144.5? | 107? | 26.5? | 61.5? | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 32? | 82.5? | 40? | 171.5? | 114? | 36? | 80? | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 40? | 100.5? | 50? | 183.5? | 128.5? | 34.5? | 87.5? | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 50? | 112? | 63? | 201.5? | 146.5? | 38? | 95? | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 65? | 133? | 75? | 232.5? | 159.5? | 44.5? | 113.5? | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 80? | 154? | 90? | 284? | 190? | 53? | 130? | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 100? | 172? | 110? | 340? | 230? | 65.5? | 153.5? | ||||||||||||||||||||||||||||||||||||||||||||||||||
?
?
?
