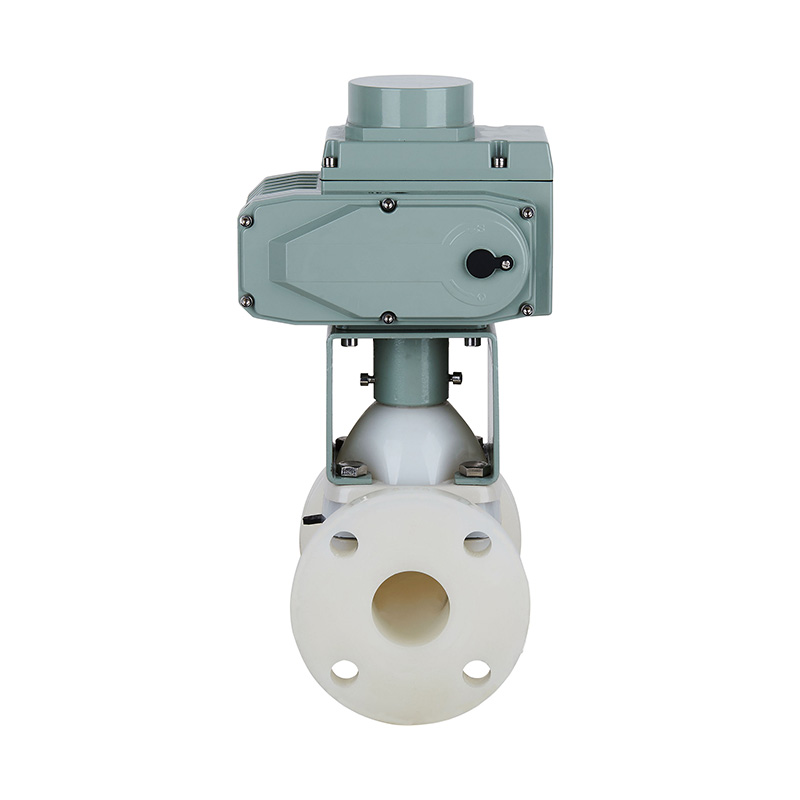

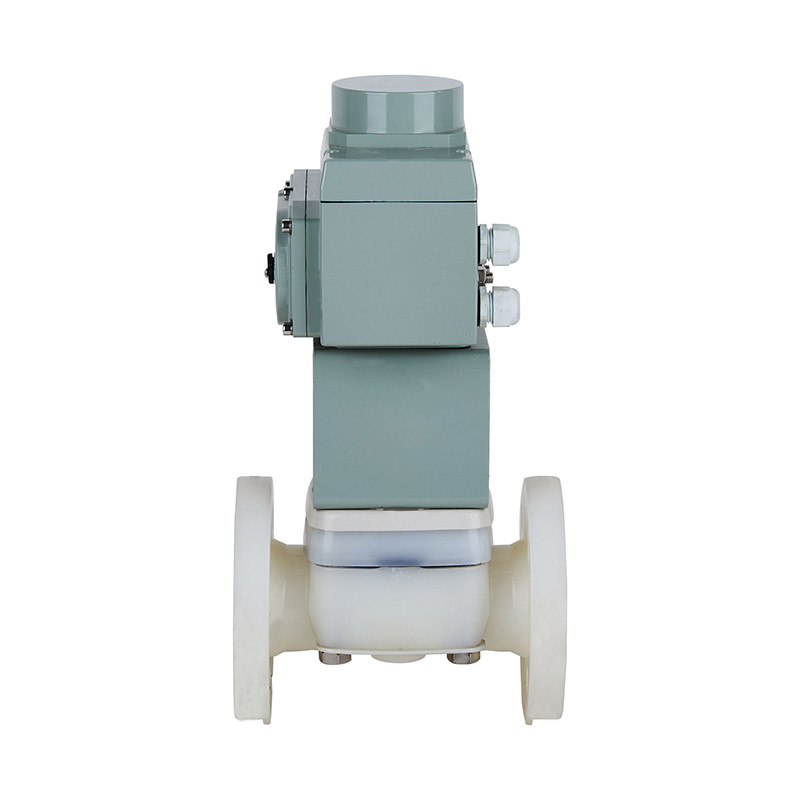

PVDF G941F-10F 電動隔膜閥 DN15-300國標
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1. 密封件膜片采用 F46 或 PFA 制造，耐折次數≥ 120000 次，耐腐蝕性能與 F4 相當。
2. 采用螺桿升降結構，啟閉力矩小，平穩性好。
3．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?
| 零件材質表 |
| 序號 | 名稱 | 材質 | 數量 | |||||||||||||||||||||||||
| 1? | 電動頭 | 鋁合金 | 1? | |||||||||||||||||||||||||
| 2? | 連接桿 | 鋼 | 2? | |||||||||||||||||||||||||
| 3? | 電、氣動支架 | 鐵 | 1? | |||||||||||||||||||||||||
| 4? | 連接銷 | 鋼 | 1? | |||||||||||||||||||||||||
| 5? | 閥蓋 | PPH、PVC-C、PVC-U、PVDF、FRPP | 1? | |||||||||||||||||||||||||
| 6? | 閥桿螺母 | 不銹鋼、鍍銅 | 1? | |||||||||||||||||||||||||
| 7? | 下壓板 | Q345、不銹鋼 | 2? | |||||||||||||||||||||||||
| 8? | 螺絲 | 鋼、不銹鋼 | 4? | |||||||||||||||||||||||||
| 9? | 上壓板 | Q345、不銹鋼 | 2? | |||||||||||||||||||||||||
| 10? | 閥體 | PPH、PVC-C、PVC-U、PVDF、FRPP | 1? | |||||||||||||||||||||||||
| 11? | 閥桿 | 鋼、不銹鋼 | 1? | |||||||||||||||||||||||||
| 12? | 螺帽 | 鋼、不銹鋼 | 4? | |||||||||||||||||||||||||
| 13? | 閥板 | PPH,PVC-C,PVC-U FRPP,PVDF/鑄鐵 |
1? | |||||||||||||||||||||||||
| 14? | 橡膠墊 | EPDM,FPM | 1? | |||||||||||||||||||||||||
| 15? | 膜片 | F46.PFA.PTFE | 1? | |||||||||||||||||||||||||
| 外形尺寸表 |
| 規格 | D | d | L | b | n-Φ | |||||||||||||||||||||||
| 15? | 95? | 65? | 125? | 14? | 4-Φ14 | |||||||||||||||||||||||
| 20? | 105? | 75? | 135? | 18? | 4-Φ14 | |||||||||||||||||||||||
| 25? | 115? | 85? | 145? | 18? | 4-Φ14 | |||||||||||||||||||||||
| 32? | 135? | 100? | 160? | 18? | 4-Φ18 | |||||||||||||||||||||||
| 40? | 145? | 110? | 180? | 20? | 4-Φ18 | |||||||||||||||||||||||
| 50? | 160? | 125? | 210? | 22? | 4-Φ18 | |||||||||||||||||||||||
| 65? | 180? | 145? | 250? | 24? | 4-Φ18 | |||||||||||||||||||||||
| 80? | 195? | 160? | 300? | 24? | 8-Φ18 | |||||||||||||||||||||||
| 100? | 225? | 180? | 350? | 28? | 8-Φ18 | |||||||||||||||||||||||
| 125? | 245? | 210? | 400? | 30? | 8-18 | |||||||||||||||||||||||
| 150? | 280? | 240? | 455? | 30? | 8-Φ23x27 | |||||||||||||||||||||||
| 200? | 335? | 295? | 570? | 40? | 8-Φ22 | |||||||||||||||||||||||
| 250? | 390? | 350? | 680? | 38? | 12-Φ23 | |||||||||||||||||||||||
| 300? | 445? | 400? | 680? | 38? | 12-Φ23 | |||||||||||||||||||||||
