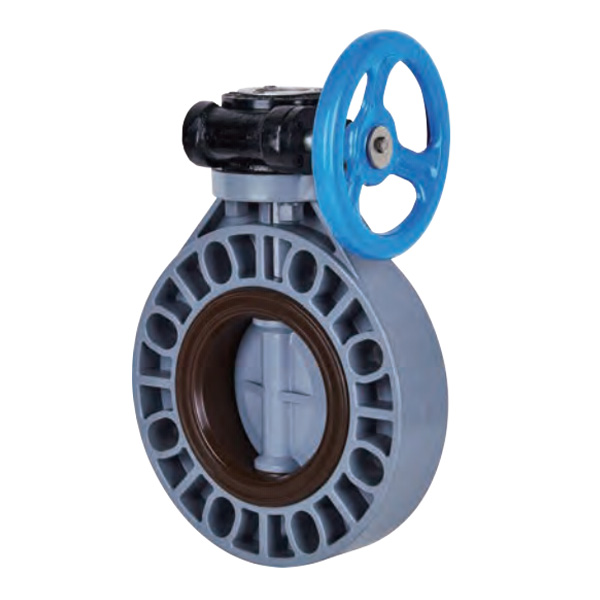

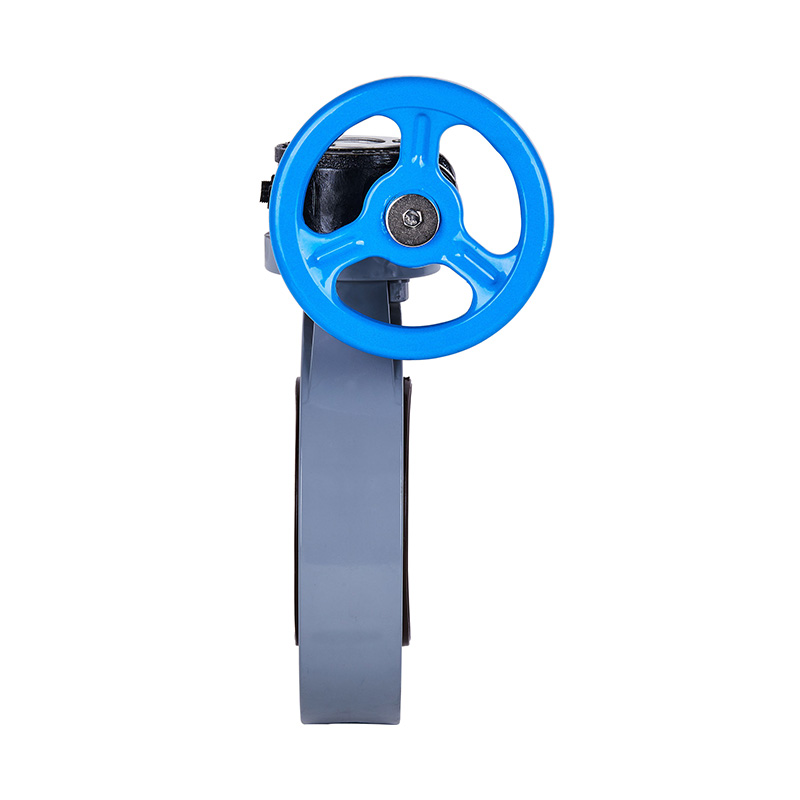

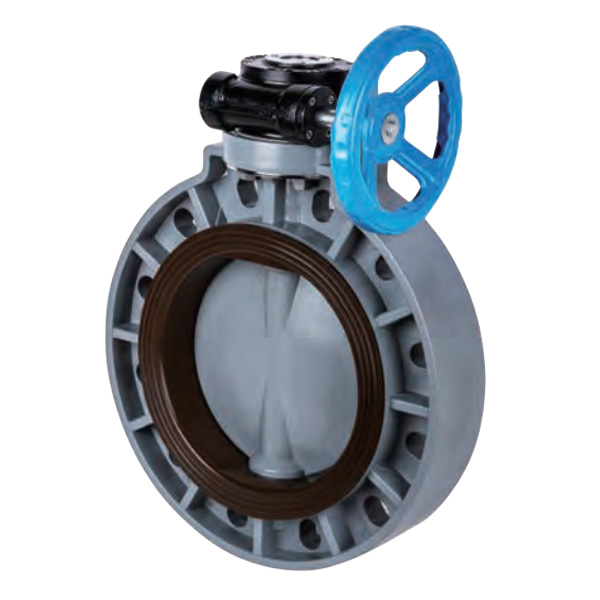

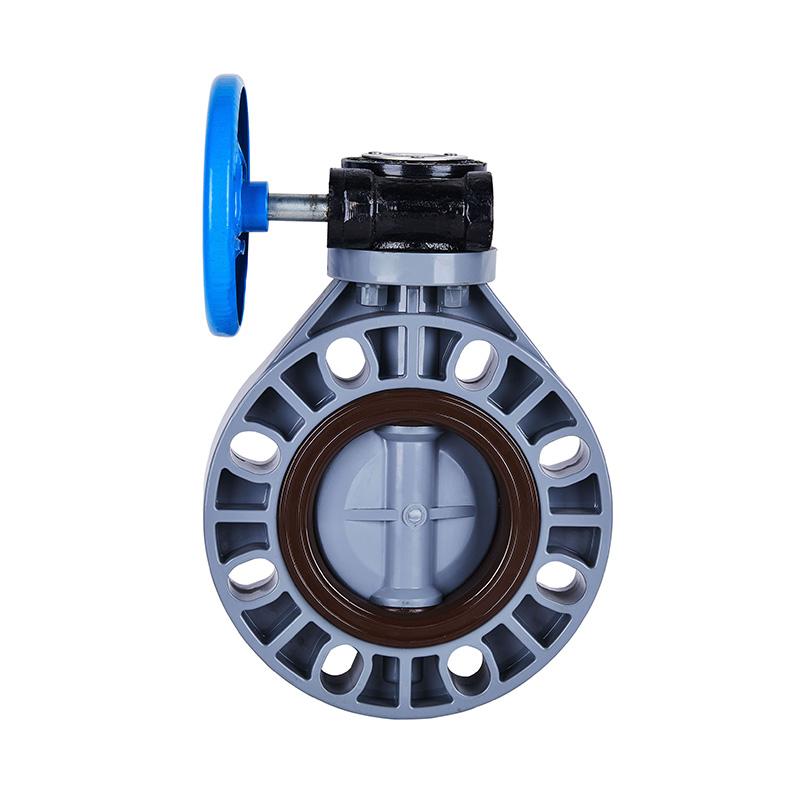

定制全新PVC-C蝸輪式光軸DN32-1000蝶閥灰色DIN JIS ANSI標準4英寸法蘭端塑料閥門
品牌名稱：KXPV
型號：D371X-10V
應用：一般
材質：塑料
顏色：灰黑紅
介質溫度：高溫、中溫
壓力等級：1.0Mpa（10bar）
電源：手動
介質：酸
端口尺寸：DN32-1000
結構:蝴蝶
主體材料：PVC-C
連接：法蘭端
標準：GB/T27725
用途：工業
工作溫度：-20~95℃
交貨時間：7 天
較小起訂量：1 件
| 產品結構特點 |
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||

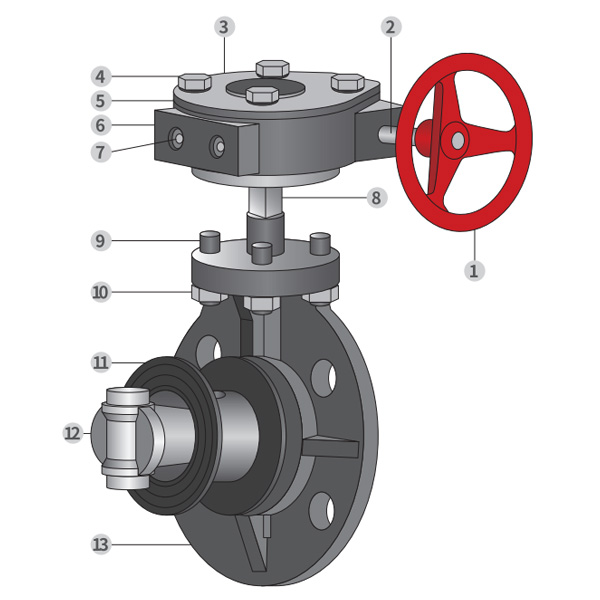

| 零件材質表 |
?
|
件號 |
名稱 |
材質 |
|
1 |
手輪 | 鑄鐵，鋁合金 |
|
2 |
蝸輪軸 | 鋼 |
|
3 |
指示器銘牌 | 鋁 |
|
4 |
六角螺栓 | 鋼、不銹鋼 |
|
5 |
蝸輪蓋 | 鑄鐵，鋁合金 |
|
6 |
蝸輪箱 | 鑄鐵，鋁合金 |
|
7 |
限位螺栓 | 鋼、不銹鋼 |
|
8 |
閥桿 | 鋼、不銹鋼 |
|
9 |
雙頭螺柱 | 鋼、不銹鋼 |
|
10 |
六角螺母 | 鋼、不銹鋼 |
|
11 |
密封橡膠 | EPDM,FPM |
| 12 | 閥板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 13 | 閥體 | FRPP,PVDF,PVC-C,PVC-U,PPH |

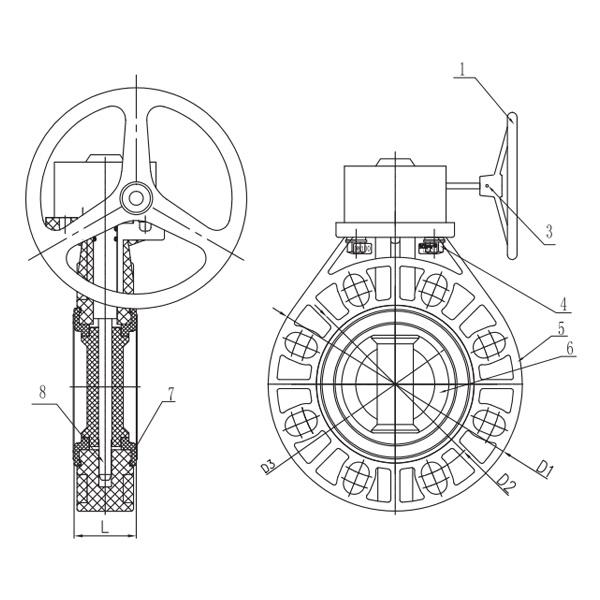

蝸輪式蝶閥裝配明細圖
?
| 零件材質表 |
?
|
編號 |
部件名稱 |
材質 |
數量 |
|
1 |
手輪 | 鑄鐵 |
1 |
|
2 |
蝸輪頭 | 鑄鐵 |
1 |
|
3 |
銷子 | 鋼 |
1 |
|
4 |
螺帽罩 | FRPP |
?4 |
|
5 |
閥體 | FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
6 |
閥板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
7 |
密封橡膠 | EPDM，FPM |
1 |
|
8 |
閥桿 | 鋼、不銹鋼 |
1 |

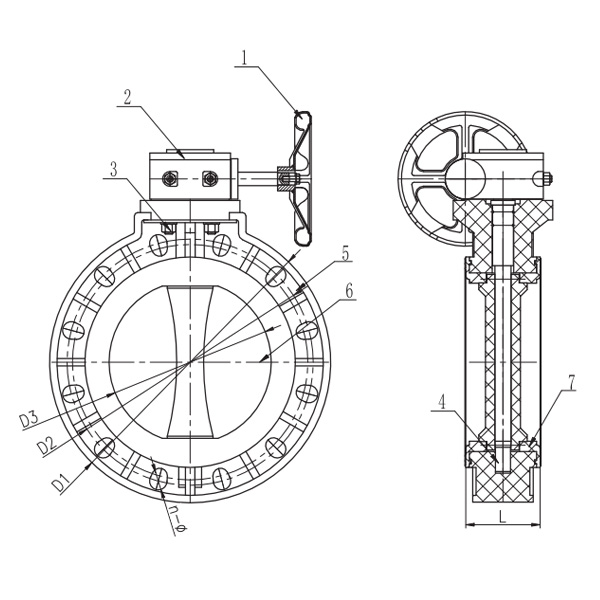

| 外形尺寸表 |
?
| 公稱直徑 DN(mm) |
法蘭外徑 D1 |
孔距D2 | 內徑 D3 |
T | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 140? | 100? | 100? | 88.9? | 33? | 35? | 4-Φ17 | 4-Φ17 | 4-Φ17 | ||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 150? | 110? | 105? | 98.4? | 41.5? | 39? | 4-Φ19X25 | 4-Φ19X25 | 4-Φ19X25 | ||||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 125? | 120? | 120.7? | 50? | 40? | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180? | 145? | 140? | 139.7? | 64? | 42? | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 80(4") | 200? | 160? | 150? | 152.4? | 77? | 42? | 8-Φ19X25 | 8-Φ19X25 | 4-Φ19X20 | ||||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 225? | 180? | 175? | 190.5? | 96? | 52? | 8-Φ19X32 | 8-Φ19X32 | 8-Φ19X32 | ||||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 255? | 210? | 210? | 215.9? | 120? | 61? | 8-Φ23X33 | 8-Φ23X33 | 8-Φ23X33 | ||||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 290? | 240? | 240? | 241.3? | 145? | 71? | 8-Φ23X34 | 8-Φ23X34 | 8-923X34 | ||||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340? | 295? | 290? | 298.5? | 196.5? | 81? | 8-Φ23X33.5 | 12-Φ23X27 | 8-Φ23X33.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 420? | 350? | 355? | 362? | 245.5? | 110? | 12-Φ23.5X32 | 12-Φ23.5X32 | ?12-Φ23.5X32 | ||||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 500? | 400? | 431.8? | 291.5? | 115? | 12-Φ28X48 | ?12-Φ28X48 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 350(14") | 550? | 460? | 476.3? | 340? | 127? | 16-Φ26 | 12-Φ33 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 400(16") | 619? | 515? | 510? | 539.8? | 399? | 140? | 16-Φ36X52 | 16-Φ36X52 | 16-Φ36X52 | ||||||||||||||||||||||||||||||||||||||||||||||
| 450(18") | 655? | 565? | 565? | 577.9? | 446? | 150? | 20-Φ25 | 20-Φ27 | 16-Φ33 | ||||||||||||||||||||||||||||||||||||||||||||||
| 500(20") | 705? | 620? | 620? | 635? | 494? | 150? | 20-Φ26X33 | 20-Φ27X33 | 20-26X33 | ||||||||||||||||||||||||||||||||||||||||||||||
| 600(24") | 816? | 725? | 749.3? | 570? | 170? | 20-Φ28X38 | 20-Φ28X38 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 700(28") | 910? | 840? | 840? | 670? | 185? | 24-Φ33X44 | 24-Φ33X44 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 800(32") | 1055? | 960? | 950? | 977.9? | 755? | 240? | 24-Φ44.5X65 | 28-Φ36X52 | 24-Φ44.5X65 | ||||||||||||||||||||||||||||||||||||||||||||||
| 1000(40") | 1230? | 1160? | 1160? | 935? | 236? | 28-Φ36X52 | 28-Φ39 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 公稱直徑 DN(mm) |
法蘭外徑 D1 |
孔距?D2 | 內徑 D3 |
T | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | |||||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 148? | 110? | 105? | 98.4? | 41.5? | 39? | 4-Φ19X25 | 4-Φ19X25 | 4-Φ19X25 | |||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 162? | 125? | 120? | 120.7? | 50? | 40? | 4-Φ19X26.5 | 4-Φ19X25.6 | 4-Φ19X25.6 | |||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180? | 145? | 140? | 139.7? | 64? | 42? | 4-Φ19X26.5 | 4-Φ19X25.6 | 4-Φ19X25.6 | |||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 198? | 160? | 150? | 152.4? | 77? | 42? | 8-Φ19X25 | 8-Φ19X24 | 4-Φ19X20 | |||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 225? | 180? | 175? | 190.5? | 96? | 52? | 8-Φ19X32 | 8-Φ19X32 | 8-Φ19X32 | |||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 255? | 210? | 210? | 215.9? | 120? | 61? | 8-Φ23X33 | 8-Φ23X33 | 8-Φ23X33 | |||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 285? | 240? | 240? | 241.3? | 145? | 71? | 8-Φ23X34 | 8-Φ23X34 | 8-Φ22X34 | |||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340? | 295? | 290? | 298.5? | 196.5? | 81? | 8-Φ23X33.5 | 12-Φ23X27 | 8-Φ22X33.5 | |||||||||||||||||||||||||||||||||||||||||||||
