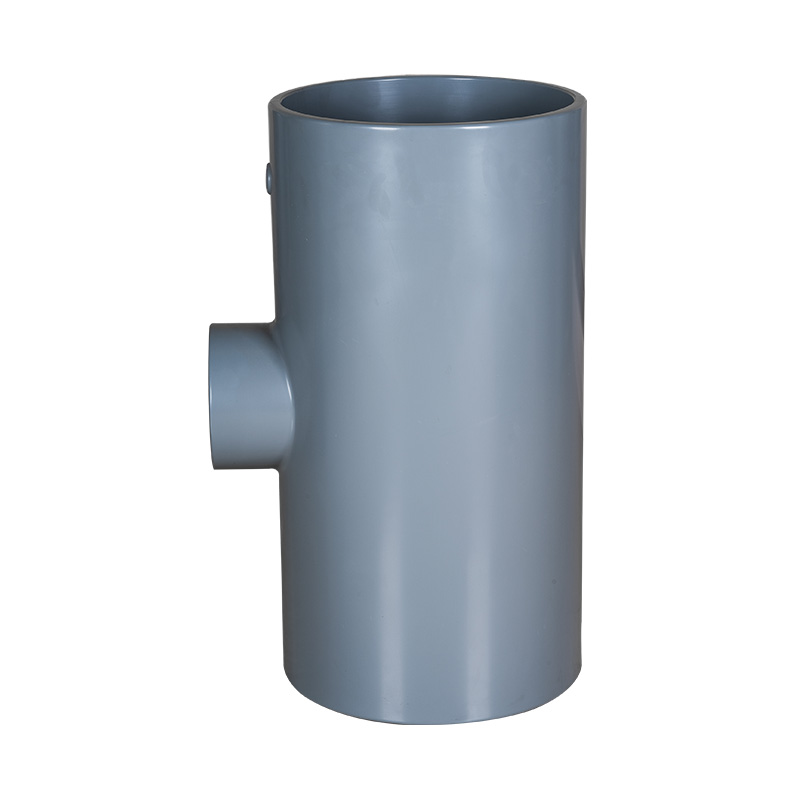

高質量淺灰色 PVC-C 異徑三通內螺紋承插塑料管件，用于化學和水用途ANSI SCH80美標
產地：中國
品牌名稱：KXPV
工藝：鍛造
連接方式：母，承插
形狀：減徑
頭部代碼：圓形
顏色：淺灰色
應用：工業和化工
材質：PVC-C
交貨時間：7 天
較小起訂量：1 件
供應能力：10000 件/月
| 應用溫度范圍表 |
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1.抗化學性優越：使用溫度范圍廣﹣20℃—95℃，介質中重離子含量達超純水標準；衛生性能符合國家衛生標準要求；
2.具有優良的強度、韌性以及耐化學腐蝕性能；
3.耐用：優異的耐老化和抗紫外線性能，使正常使用壽命比其他管道系統均有很大的延長；
4.低熱傳導性能：約為鋼材的1/200；阻燃性能為自熄性；
5.輕便：重量輕，相當于鋼管1/5，銅管的1/6；
6.阻力小，流率高：管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力；
7.安裝簡易，成本低廉：可采用粘接、螺紋等方式連接，而簡便的是膠水連接。

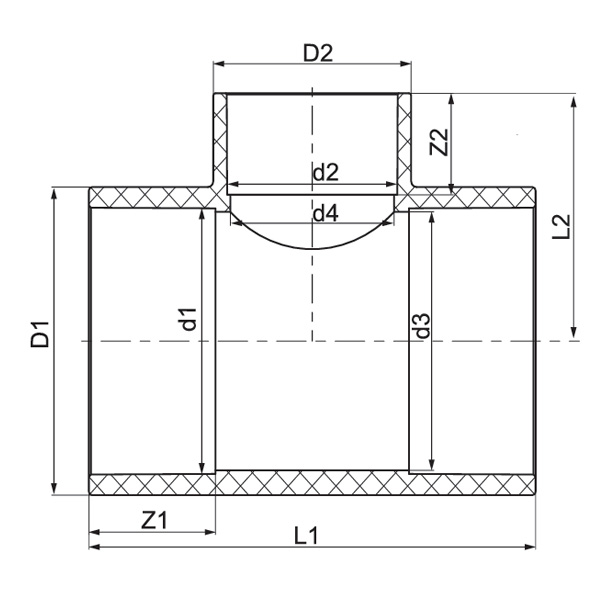

| 外形尺寸表 |
| 規格 | D1 (mm) |
D2 (mm) |
d1 (mm) |
d2 (mm) |
d3 (mm) |
d4 (mm) |
L1 (mm) |
L2 (mm) |
Z1 (mm) |
Z2 (mm) |
|||||||||||||||||||||||||||||
| 3/4″* 1/2″（20*15） | 37? | 31.5? | 26.67? | 21.34? | 23? | 18? | 78? | 38.5? | 25.5? | 22.5? | |||||||||||||||||||||||||||||
| 1″* 1/2″（25*15） | 45? | 31.5? | 33.4? | 21.34? | 29? | 18? | 87? | 42.5? | 29? | 22.5? | |||||||||||||||||||||||||||||
| 1″* 3/4″（25*10） | 45? | 37? | 33.4? | 26.67? | 29? | 23? | 92? | 45.5? | 29? | 25.5? | |||||||||||||||||||||||||||||
| 1?″* 1/2″（32*15） | 54.5? | 31.5? | 42.16? | 21.34? | 38? | 18? | 93? | 47? | 32? | 22.5? | |||||||||||||||||||||||||||||
| 1?″* 3/4″（32*20） | 54.5? | 37? | 42.16? | 26.67? | 38? | 23? | 99? | 50? | 32? | 25.5? | |||||||||||||||||||||||||||||
| 1?″* 1″（32*25） | 54.5? | 45? | 42.16? | 33.4? | 38? | 29? | 104? | 53.5? | 32? | 29? | |||||||||||||||||||||||||||||
| 1?″* 3/4″（40*20） | 61? | 37? | 48.26? | 26.67? | 44? | 23? | 105? | 53.5? | 35? | 25.5? | |||||||||||||||||||||||||||||
| 1?″* 1″（40*25） | 61? | 45? | 48.26? | 33.4? | 44? | 29? | 115? | 57? | 35? | 29? | |||||||||||||||||||||||||||||
| 1?″* 1?″（40*32） | 61? | 54.5? | 48.26? | 42.16? | 44? | 38? | 120? | 60? | 35? | 32? | |||||||||||||||||||||||||||||
| 2″* 1″（50*25） | 74? | 45? | 60.32? | 33.4? | 55? | 29? | 119? | 63? | 38.5? | 29? | |||||||||||||||||||||||||||||
| 2″* 1?″（50*32） | 74? | 54.5? | 60.32? | 42.16? | 55? | 38? | 128? | 66? | 38.5? | 32? | |||||||||||||||||||||||||||||
| 2″* 1?″（50*40） | 74? | 61? | 60.32? | 48.26? | 55? | 44? | 134? | 69? | 38.5? | 35? | |||||||||||||||||||||||||||||
| 2?″* 1?″（65*32） | 90? | 54.5? | 73.02? | 42.16? | 68? | 38? | 143? | 73.5? | 45? | 32? | |||||||||||||||||||||||||||||
| 2?″* 1?″（65*40） | 90? | 61? | 73.02? | 48.26? | 68? | 44? | 149? | 76.5? | 45? | 35? | |||||||||||||||||||||||||||||
| 2?″* 2″（65*50） | 90? | 74? | 73.02? | 60.32? | 68? | 55? | 160? | 80? | 45? | 38.5? | |||||||||||||||||||||||||||||
| 3″* 1?″（80*40） | 107? | 61? | 88.9? | 48.26? | 83? | 44? | 157? | 85? | 48? | 35? | |||||||||||||||||||||||||||||
| 3″* 2″（80*50） | 107? | 74? | 88.9? | 60.32? | 83? | 55? | 168? | 88.5? | 48? | 38.5? | |||||||||||||||||||||||||||||
| 3″* 2?″（80*65） | 107? | 90? | 88.9? | 73.02? | 83? | 68? | 181? | 95? | 48? | 45? | |||||||||||||||||||||||||||||
| 4″* 2″（100*50） | 134? | 74? | 114.3? | 60.32? | 109? | 55? | 188? | 102? | 57.5? | 38.5? | |||||||||||||||||||||||||||||
| 4″* 2?″（100*65） | 134? | 90? | 114.3? | 73.02? | 109? | 68? | 201? | 108.5? | 57.5? | 45? | |||||||||||||||||||||||||||||
| 4″* 3″（100*80） | 134? | 107? | 114.3? | 88.9? | 109? | 83? | 216? | 111.5? | 57.5? | 48? | |||||||||||||||||||||||||||||
| 5″* 2?″（125*65） | 162? | 90? | 141.3? | 73.02? | 134? | 68? | 223? | 122.5? | 67? | 45? | |||||||||||||||||||||||||||||
| 5″* 3″（125*80） | 162? | 107? | 141.3? | 88.9? | 134? | 83? | 238? | 125.5? | 67? | 48? | |||||||||||||||||||||||||||||
| 5″* 4″（125*100） | 162? | 134? | 141.3? | 114.3? | 134? | 109? | 264? | 135? | 67? | 57.5? | |||||||||||||||||||||||||||||
| 6″* 3″（150*80） | 192? | 107? | 168.28? | 88.9? | 160? | 84? | 260? | 140? | 76.5? | 48? | |||||||||||||||||||||||||||||
| 6″* 4″（150*100） | 192? | 134? | 168.28? | 114.3? | 160? | 105? | 286? | 149.5? | 76.5? | 57.5? | |||||||||||||||||||||||||||||
| 6″* 5″（150*125） | 192? | 162? | 168.28? | 141.3? | 160? | 132? | 311? | 159? | 76.5? | 67? | |||||||||||||||||||||||||||||
| 8″* 4″（200*100） | 247? | 134? | 219.08? | 114.3? | 210? | 86? | 340? | 176? | 102? | 57.5? | |||||||||||||||||||||||||||||
| 8″* 5″（200*125） | 247? | 162? | 219.08? | 141.3? | 210? | 105? | 365? | 185.5? | 102? | 67? | |||||||||||||||||||||||||||||
| 8″* 6″（200*150） | 247? | 192? | 219.08? | 168.28? | 210? | 154? | 391? | 195? | 102? | 76.5? | |||||||||||||||||||||||||||||
