| 材料 |
?????? 介質溫度℃ |
材料 |
介質溫度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增強聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|

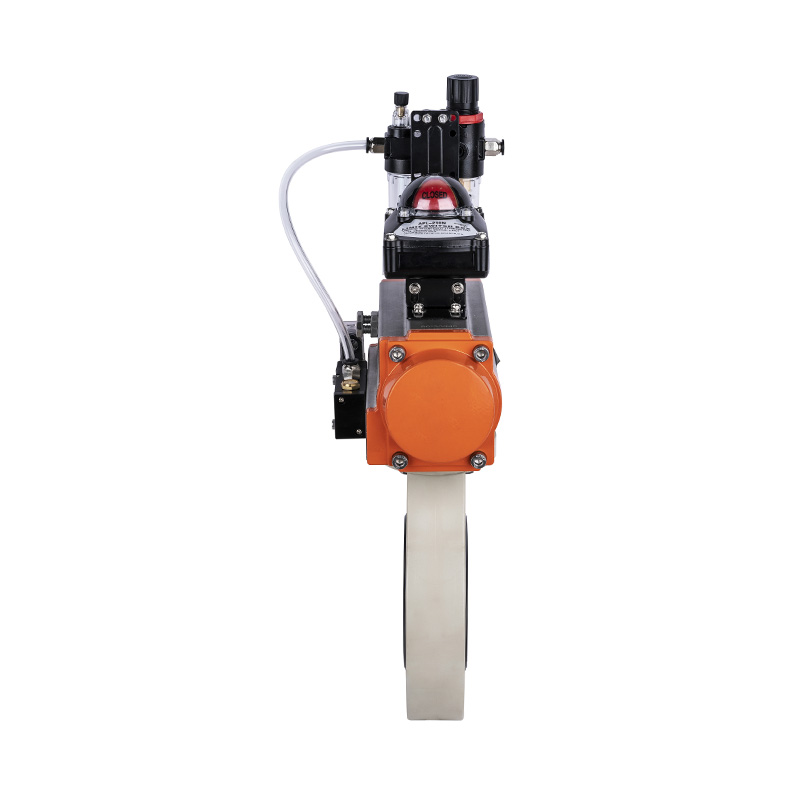

1．工程塑料系列蝶閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．采用高耐腐蝕性橡膠來保證閥門的密封性能，適合用來輸送高粘度介質。
3．結構簡單，90°回轉啟閉迅速，安裝方便，調節性能好。
4．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?
| 件號 |
名稱 |
材質 |
| 1 |
氣動頭 |
鋁合金 |
| 2 |
螺柱 |
鋼、不銹鋼 |
| 3 |
六角螺母 |
不銹鋼、鋼 |
| 4 |
閥體 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
| 5 |
閥板 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
| 6 |
密封橡膠 |
EPDM,FPM |
| 7 |
閥桿 |
鋼、不銹鋼 |
公稱直徑
DN (mm) |
D1 |
D2 |
D3 |
L |
H |
n-? |
| GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
| 40(1 1/2"） |
150 |
110 |
105 |
3.88 |
45 |
40 |
280 |
4-?19X25 |
4-?19X25 |
4-?19X25 |
| 50(2") |
160 |
125 |
120 |
4.74 |
51 |
42 |
300 |
4-?19X26.5 |
4-?19X26.5 |
4-?19X26.5 |
| 65(2 1/2"） |
180 |
145 |
140 |
5.49 |
66 |
47 |
310 |
4-?19X26.5 |
4-?19X26.5 |
4-?19X26.5 |
| 80(3") |
200 |
160 |
150 |
6 |
79 |
45 |
400 |
8-?19X25 |
8-?19X24 |
4-?19X25 |
| 100(4"） |
220 |
180 |
175 |
7.5 |
98.5 |
55 |
410 |
8-?19X32 |
8-?19X32 |
8-?19X32 |
| 125(5") |
250 |
210 |
210 |
8.5 |
125 |
65 |
500 |
8-?23X33 |
8-?23X33 |
8-?23X33 |
| 150(6) |
290 |
240 |
240 |
9.51 |
148 |
75 |
530 |
8-?23X34 |
8-?23X34 |
8-?22X34 |
| 200(8"） |
340 |
295 |
290 |
11.75 |
201 |
85 |
600 |
8-?23X33.5 |
12-?23X27 |
8-?23X33.5 |
| 250(10") |
395 |
350 |
355 |
14.25 |
245.5 |
110 |
650 |
12-?23X32.5 |
12-?25X32.5 |
12-?25X32.5 |
| 00(16") |
597 |
515 |
510 |
21.26 |
399 |
140 |
950 |
16-?27X43 |
16-?27 |
16-?30X43 |
| 450(18") |
635 |
560 |
565 |
22.76 |
446 |
150 |
1050 |
20-?26X28.5 |
20-?26X28.5 |
16-?32X34.5 |
| 500(20"） |
700 |
620 |
620 |
25 |
494 |
150 |
1140 |
20-?26X44 |
20-?26X44 |
20-?32X44 |
| 700(28"） |
928 |
820 |
840 |
34.02 |
670 |
185 |
1530 |
24-?31X44 |
24-?33 |
24-?35 |
| 800(32") |
1060 |
950 |
950 |
38.5 |
755 |
220 |
1690 |
24-?41X60 |
28-?33X38 |
24-?41X60 |
| 1000(40"） |
1210 |
1160 |
1160 |
46.26 |
935 |
236 |
1800 |
28-?36X52 |
28-?39 |
32-?41 |
