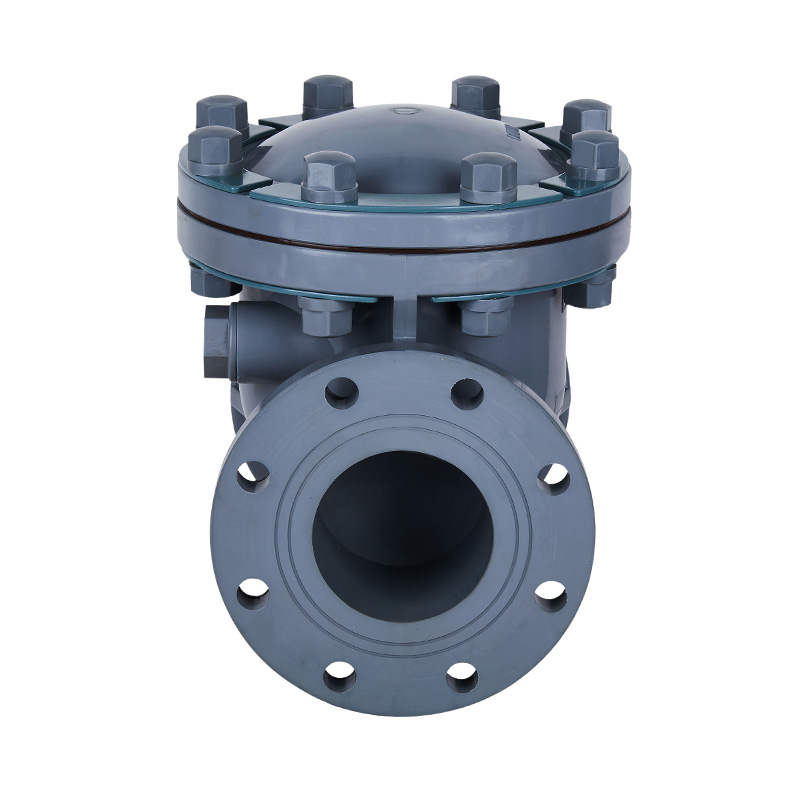

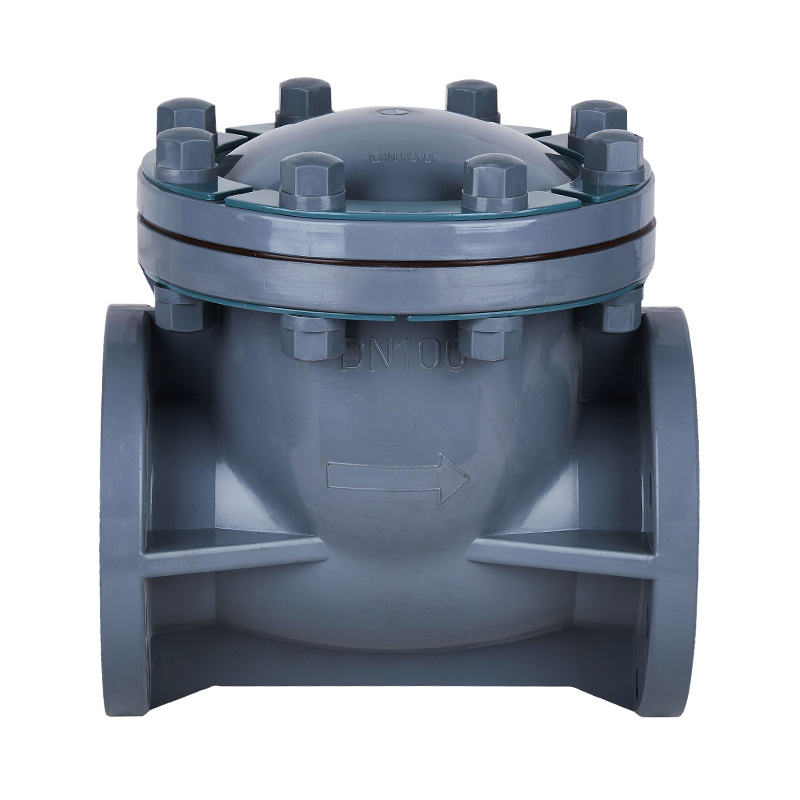

高質量灰色 PVC-C 旋啟式止回閥 DN15-DN300 pn16 6 英寸塑料對夾止回閥，用于化工和工業用途
產地：中國
品牌名稱：KXPV
型號：H44F-10V
應用：一般
材質：塑料
介質溫度：中溫、常溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN15-DN300
結構：檢查
產品名稱：對夾式止回閥
顏色：灰色
包裝：紙箱
交貨時間：7 天
較小起訂量：1 件
壓力等級：1.0Mpa（10bar）
| 產品結構特點 |
1. 防止液體的逆流現象，保護泵設備等。
2. 由于是懸臂式止回閥，對流體產生阻力較小。
3. 全塑料材料制造，發揮酸堿等腐蝕性流體的強耐腐蝕性。
4. 不僅可從配管上拆卸閥體，而且，可打開閥帽，進行內部點檢維護。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
|
件號No. |
名稱 |
材質 |
|
1 |
螺帽蓋 |
FRPP |
|
2 |
閥蓋 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
3 |
揺桿 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
4 |
封蓋 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
5 |
密封圈 |
EPDM,FPM |
|
6 |
密封螺母 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
7 |
連接桿 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
8 |
閥體 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
9 |
六角螺栓 |
鋼、不銹鋼 |
|
10 |
О型圏 |
EPDM,FPM |
|
11 |
六角螺栓 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
12 |
墊片 |
鋼、不銹鋼 |
|
13 |
六角螺母 |
鋼、不銹鋼 |
?

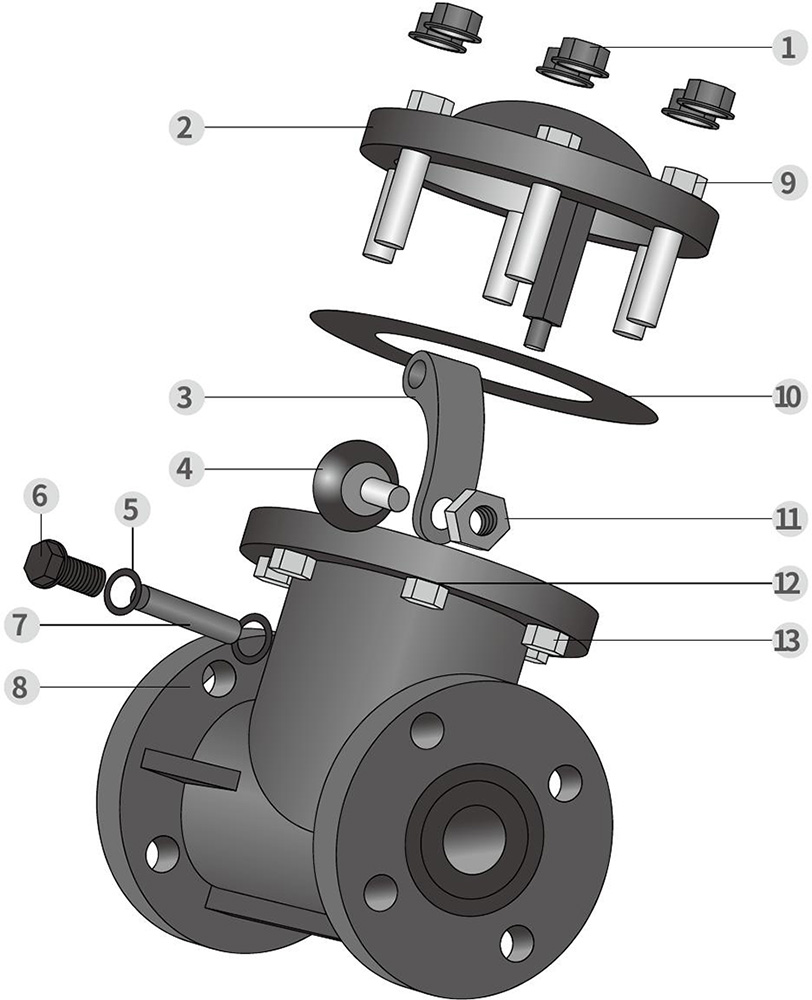

旋啟式止回閥裝配明細圖
?

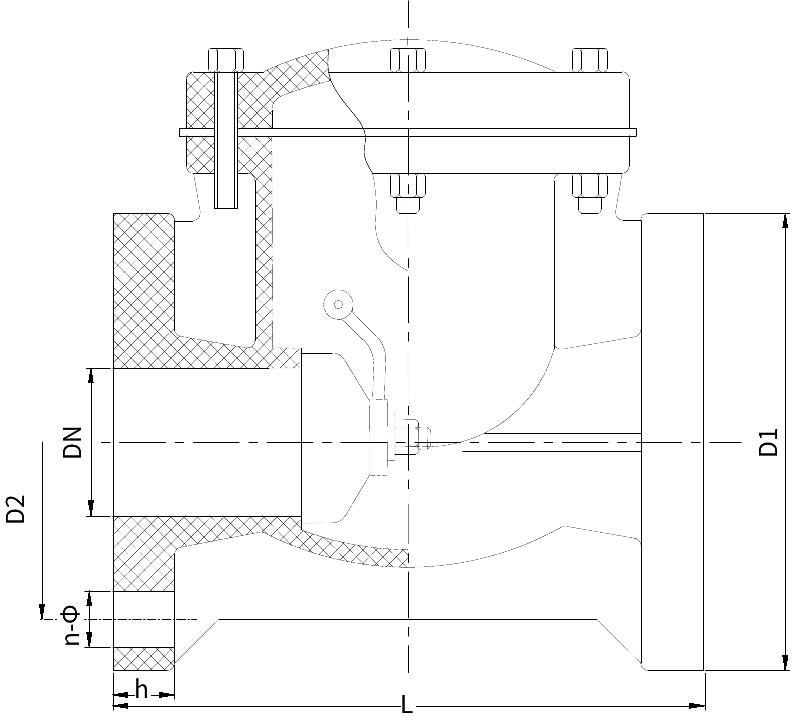

| 外形尺寸表 |
?
| 公稱直徑 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 115? | 65? | 70? | 160? | 18? | 4-Φ14 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 115? | 75? | 75? | 69.9? | 160? | 18? | 4-Φ14 | 4-Φ15 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115? | 85? | 90? | 79.4? | 160? | 18? | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 145? | 100? | 100? | 170? | 20? | 4-Φ18 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145? | 110? | 105? | 98.4? | 170? | 20? | 4-18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 125? | 120? | 120.7? | 200? | 21? | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180? | 145? | 140? | 139.7? | 245? | 25? | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195? | 160? | 150? | 152.4? | 265? | 26? | 8-Φ18 | 8-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 230? | 180? | 175? | 190.5? | 300? | 26? | 8-Φ18 | 8-Φ19 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 250? | 210? | 210? | 215.9? | 350? | 30? | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280? | 240? | 240? | 241.3? | 400? | 30? | 8-Φ22 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340? | 295? | 290? | 298.5? | 500? | 30? | 8-P22 | 12-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 390? | 350? | 355? | 362? | 575? | 38? | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445? | 400? | 400? | 575? | 38? | 12-p22 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||
?
