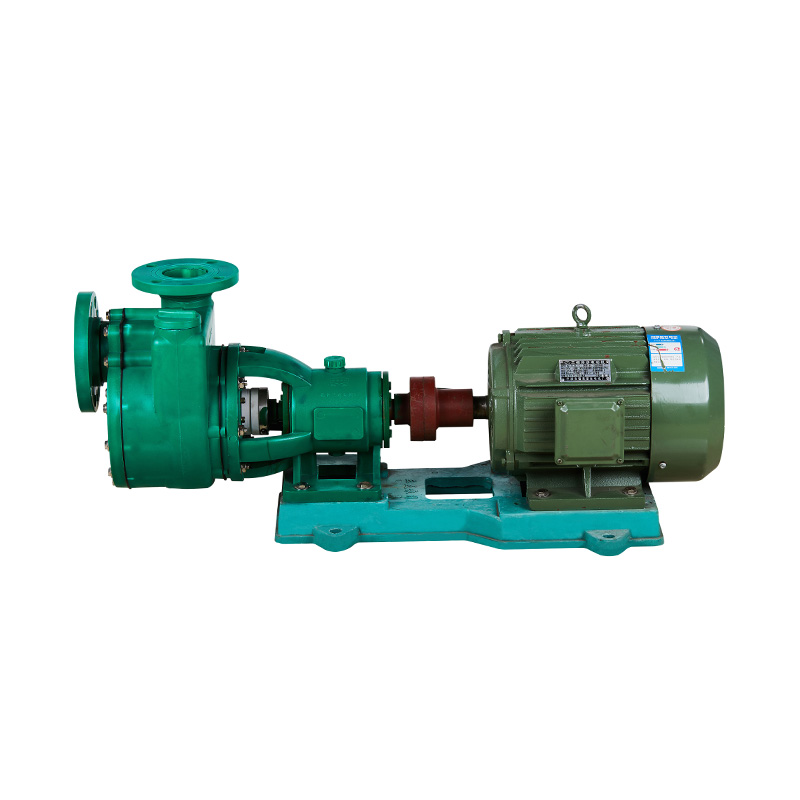

FP系列耐腐蝕軸式自吸泵化工工業用塑料RPP化工柴油一體軸聯軸器自吸泵
品牌名稱：KXPV
產地：浙江.寧波
壓力：高壓
結構：軸式離心泵
產品名稱：離心泵
類型：軸
尺寸：40FPZ-25(3KW)--- 100FPZ-32(15kw)
交貨時間：7天
較小起訂量：1 件
電源：電動
用途：工業
應用：化工
供應能力：10000 件/月
我廠專業生產 PVDF、FRPP 兩種材質四個系列（FV、FP、FVZ、FPZ）的全塑耐腐蝕離心泵、自吸泵，其中 PVDF 泵適用于強酸、強氧化劑、鹵素、芳烴、脂肪、氯化溶劑等化學介質，實用溫度為 -40℃—+140℃；FRPP 泵適用于強堿及一般酸堿鹽類及其衍生物，實用溫度為 -20℃—+120℃ . 泵的傳動一般供三級 Y 型節能電機，如需安裝防爆電機，由用戶提出；對流量、揚程、轉速、功率如有特殊要求，我廠可以提供技術服務，滿足用戶要求。
| 安裝注意事項 |
1. 泵經長途運輸到達生產場地，安裝前應開箱檢驗，泵機零部件是否完好無損，緊固件如有松動，應重新緊固，檢查泵軸與電機軸的同心度，如有松動應予校正。
2. 泵體全部為 PVDF、FRPP 樹脂注塑成形，輸出管路上應有支撐架或吊架，不能全靠法蘭承受壓力，以防變形損壞；進口管路要盡量減少管路水損失，90°彎頭不應超過兩個。FP、FV 型離心泵應在吸入管前端裝上底閥，以保證泵在啟動前泵體內充滿液體；吸入管口或底閥進口應裝濾網，或在進口處裝一個過濾器，以防止雜物吸入泵體，保證泵能正常運轉。
3. 泵體連接點螺栓要均勻擰緊，進出管口連接嚴密，不能漏氣，否則會影響抽真空，吸不出液體，或在造成流量、揚程不足等弊端。
| 應用溫度范圍表 |
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 軸聯式自吸泵 |
?

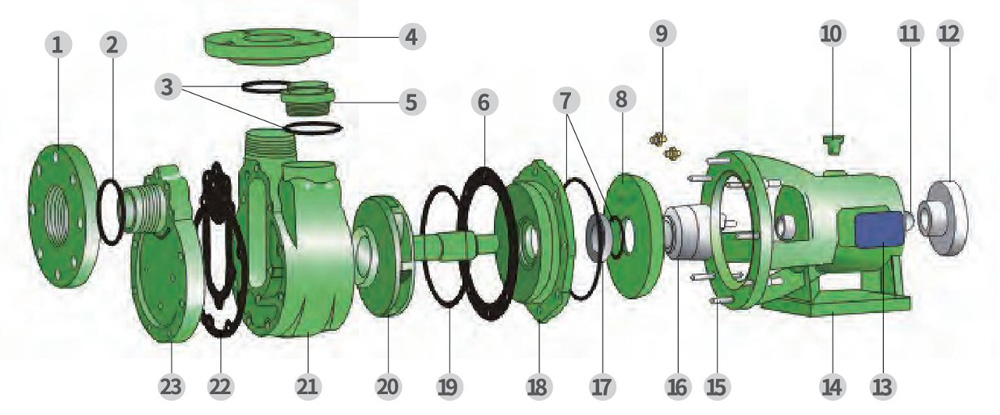

直聯式自吸泵裝配明細圖
| 零件材質表 |
| 件號 | 名稱 | 材質 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 進口法蘭 | FRPP,PVDF | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 密封圈 | EPDM,FPM | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 密封圈 | EPDM,FPM | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 出口法蘭 | FRPP,PVDF | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 注液蓋 | FRPP,PVDF | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 密封膠片 | EPDM,FPM | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 密封圈 | EPDM,FPM | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 冷卻蓋 | FRPP,PVDF | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 冷卻水嘴 | 鋼 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 油孔塞 | FRPP | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 連接軸 | 鋼 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 連軸器 | 鑄鐵 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 銘牌 | 鋁 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 支架 | FRPP/鑄鐵PVDF/鑄鐵 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 雙頭螺柱 | 鋼、不銹鋼 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 機械密封動環 | 碳化硅 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 機械密封靜環 | 碳化硅 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 后泵蓋 | FRPP,PVDF | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 密封圈 | EPDM,FPM | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 葉輪 | FRPP/鋼 PVDF鋼 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 自吸泵泵體 | FRPP,PVDF | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 拍門 | EPDM,FPM | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 前泵蓋 | FRPP,PVDF | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fpv 系列耐腐蝕自吸泵軸聯式 |

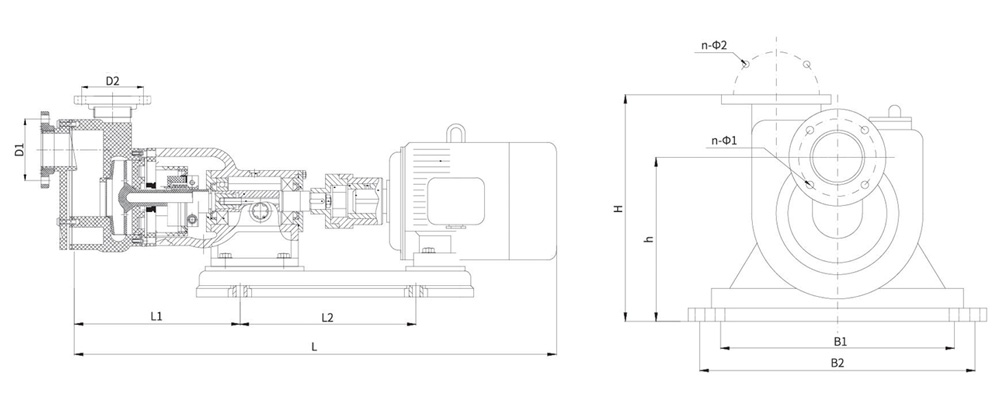

安裝尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 單位 ：mm
|
型號/尺寸 |
安裝尺寸 |
進口法蘭 |
出口法蘭 |
||||||||||
|
L |
LI |
L2 |
H |
h |
B1 |
B2 |
D1(Φ) |
n-Φ1 |
D2 |
n-Φ2 |
|||
|
40F |
p | (Z)-25 |
800 |
280 |
400 |
360 |
260 |
240 |
335 |
110 |
4-Φ18 |
100 |
4-Φ18 |
| v | |||||||||||||
|
50F |
p | (Z)-28 |
900 |
280 |
400 |
360 |
260 |
240 |
335 |
125 |
4-Φ18 |
110 |
4-Φ18 |
| v | |||||||||||||
|
80F |
p | (Z)-30 |
1000 |
575 |
435 |
400 |
300 |
250 |
340 |
160 |
8-Φ18 |
145 |
4-Φ18 |
| v | |||||||||||||
|
80F |
p | (Z)-32 |
1000 |
575 |
435 |
400 |
300 |
250 |
250340 |
160 |
8-Φ18 |
145 |
4-Φ18 |
| v | |||||||||||||
