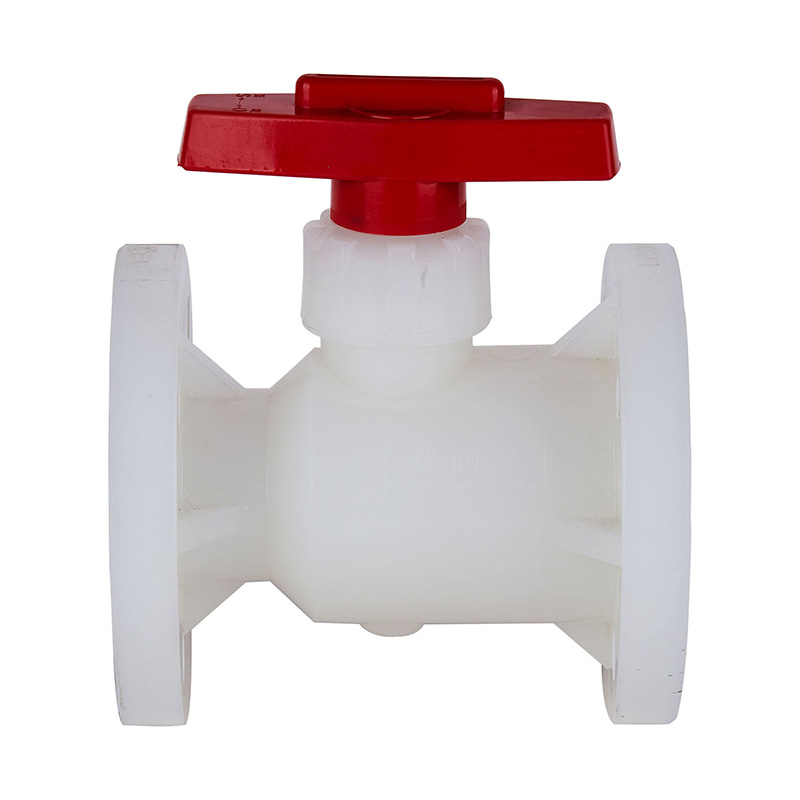

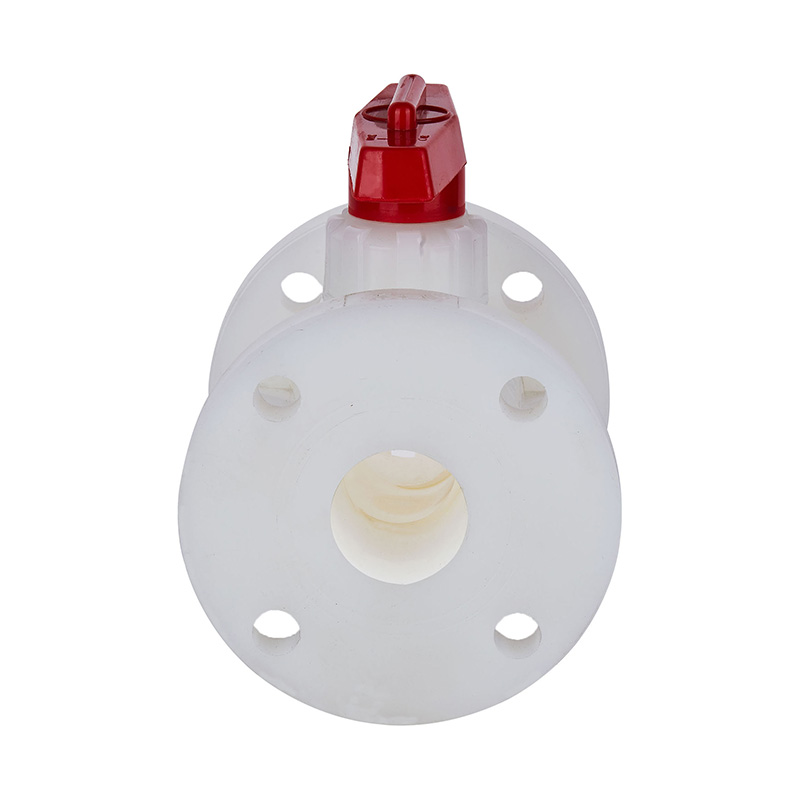

質量較好的白色 3 英寸 5 英寸 10 英寸 PVDF 體形球閥二通塑料 PVDF 節段耳軸法蘭球閥
型號：Q41F-10F
類型：球閥，2通
材質：塑料
顏色：白色
連接形式：法蘭
駕駛模式：手動
公稱壓力：10kg
通道：直通式
結構：固定球閥
本體材質：PVDF
功能：旁通閥
溫度：高溫
應用：工業用途，水工業用途
規格：DN15-DN300
默認值：ANSI
密封材料：聚四氟乙烯
產地：浙江.寧波
HS編碼：8481804090
較小起訂量：2 件
壓力等級：1.0Mpa（10bar）
| 產品結構特點 |
1. 工程塑料系列球閥采用 FRPP、PVDF、PVC-C、PVC-U、PPH 等耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐能力。
2. 密封可靠、啟閉力矩小。
3. 流體阻力小、啟閉迅速。
4. 結構簡單、外形美觀。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
?
一體型球閥裝配明細圖
?
?
| 零件材質表 |
?
| 件號 | 名稱 | 材質 |
| 1 | 手柄 | 合金料 |
| 2 | 壓緊螺母 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 3 | 內塞 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 4 | 閥桿 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 5 | 閥桿密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 8 | 球 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 9 | 閥體 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 外形尺寸表 |
?
| 公稱直徑 DN(mm) |
D | d | L | b | n-φ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | ? GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95? | 95? | ? 65? | 70? | 120? | 15? | 4-15 | 4-φ15 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105? | 100? | 100? | ? 75? | 75? | 69.9? | 120? | 16? | 4-φ15 | 4-φ15 | 4-16 | |||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 120? | 125? | 110? | ? 85? | 90? | 79.4? | 130? | 16? | 4-φ15 | 4-φ19 | 4-φ16 | |||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135? | 135? | 115? | ? 100? | 100? | 88.9? | 145? | 18? | 4-Φ18 | 4-Φ19 | 4-16 | |||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145? | 140? | 125? | ? 110? | 105? | 98.4? | 168? | 20? | 4-p18 | 4φ19 | 4-φ16 | |||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 155? | 150? | ? 125? | 120? | 120.7? | 180? | 20? | 4-φ19 | 4-φ19 | 4-18 | |||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180? | 175? | 180? | ? 145? | 140? | 139.7? | 225? | 22? | 4-19 | 4-Φ19 | 4-φ18 | |||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195? | 185? | 190? | ? 160? | 150? | 152.4? | 255? | 25? | 8-φ18.5 | 8-19 | 4-φ18 | |||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 229? | 210? | 229? | ? 180? | 175? | 190.5? | 280? | 25? | 8-Φ18.5X20 | 8-Φ19 | 8-Φ18.5X20 | |||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 254? | 250? | 254? | ? 210? | 210? | 215.9? | 350? | 30? | 8-Φ18.5X20 | 8-Φ23 | 8-φ22 | |||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280? | 280? | 280? | ? 240? | 240? | 241.3? | 400? | 30? | 8-Φ24X27 | 8-Φ24X27 | 8-Φ24X27 | |||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335? | 330? | 335? | ? 295? | 290? | 298.5? | 400? | 35? | 8-Φ23 | 12-Φ23 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 400? | 400? | 400? | ? 350? | 355? | 362? | 450? | 38? | 12-φ23X26 | 12-φ25 | 12-φ26 | |||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 440? | 440? | ? 400? | 400? | 450? | 38? | 12-Φ23 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||
?
?
?
