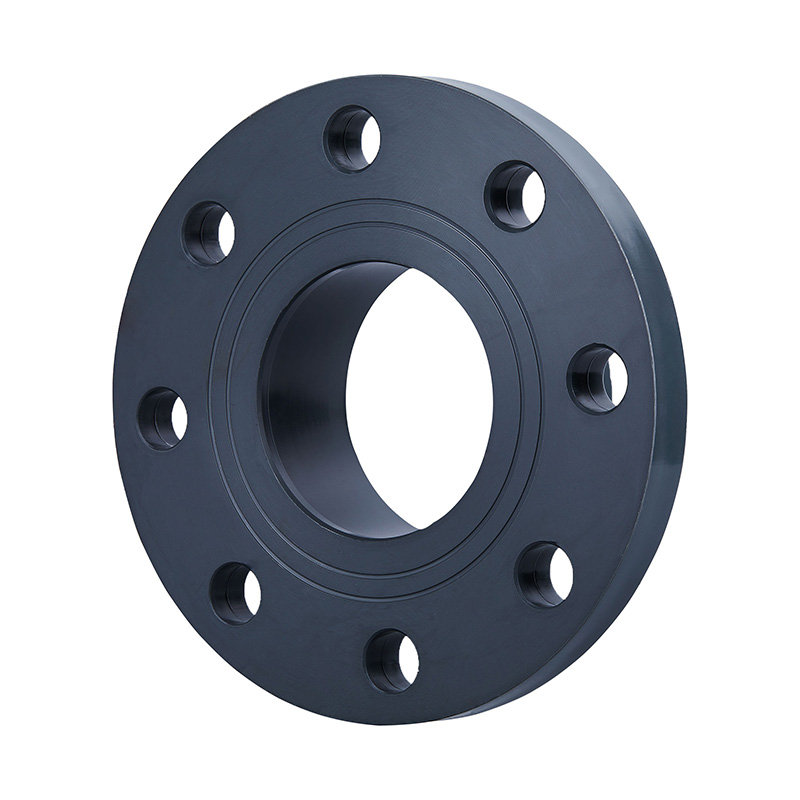

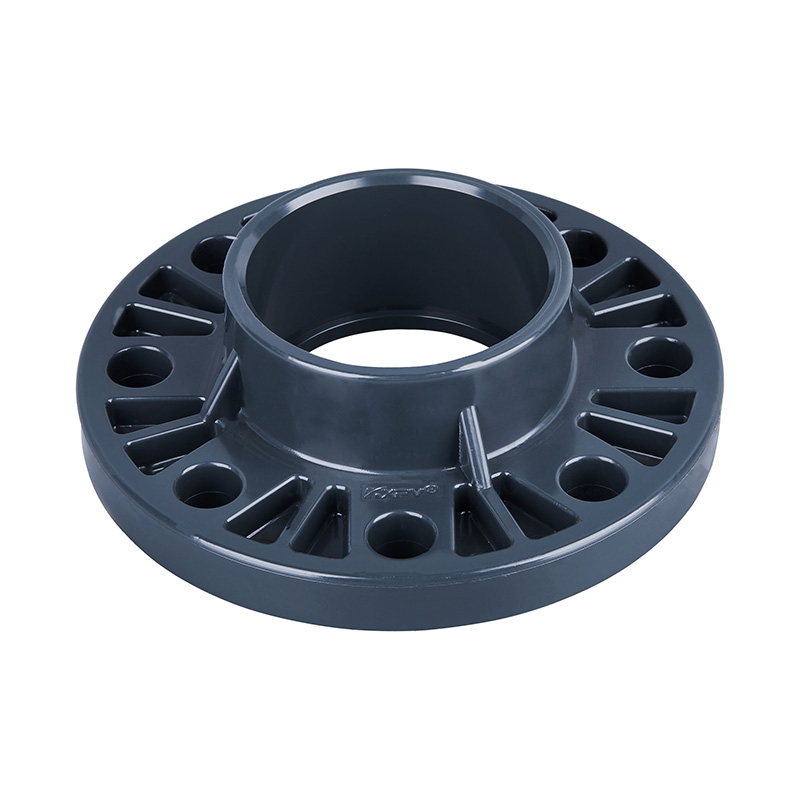

新型常用深灰色PVC-U通用型承插法蘭DN15-DN600化工衛生塑料管件ANSI SCH80美標
產地：中國
品牌名稱：KXPV
材質：塑料
工藝：鍛造
連接：承插
形狀：相等
頭部代碼：方形
顏色：深灰色尺寸：DN15-DN600
應用：行業
包裝：紙箱
工作壓力：1Mpa
交貨時間：7 天
較小起訂量：1 件
| 應用溫度范圍表 |
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1.輕便：PVC-U 材料的比重只有鑄鐵的 1/10，運輸，安裝簡易，降低成本；
2.抗化學性優越：PVC-U 具有優良的抗酸堿性能，除接近飽和點強酸堿外；
3.耐用：抗候性優良，也不能被細菌及菌類所腐化；
4.不導電：PVC-U 材料不能導電，也不受電解，電流的腐蝕，應此無需二次加工。不能燃燒，也不助燃，沒有消防顧慮；
5.阻力小，流率高：內壁光滑，流體流動性損耗小，加以污垢不易附著在平滑管壁，保養較為簡易，保養費用較低；
6.安裝簡易，成本低廉：切割及聯接都很簡易，使用 PVC 膠水聯接實踐證明安全可靠，操作簡便，成本低廉。

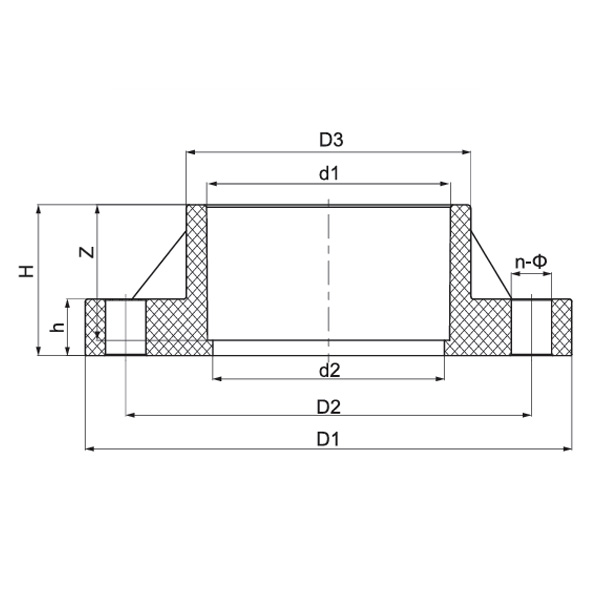

| UPVC 法蘭 |
| 規格 | D1 (mm) |
D2 (mm) |
D3 (mm) |
d1 (mm) |
d2 (mm) |
H (mm) |
h (mm) |
Z (mm) |
n-Ф (mm) |
| 1/2"(15) | 89 | 60 | 31.5 | 21.34 | 18 | 27 | 16 | 22.5 | 4-Ф16 |
| 3/4"(20) | 95 | 70 | 37 | 26.67 | 23 | 30.5 | 18 | 25.5 | 4-Ф16 |
| 1"(25) | 108 | 79 | 45 | 33.4 | 29 | 34.5 | 18 | 29 | 4-Ф16 |
| 1?"(32) | 117 | 89 | 54.5 | 42.16 | 38 | 37.5 | 18 | 32 | 4-Ф16 |
| 1?"(40) | 127 | 98 | 61 | 48.26 | 44 | 40.5 | 20 | 35 | 4-Ф16 |
| 2"(50) | 152 | 121 | 74 | 60.32 | 55 | 44.5 | 20 | 38.5 | 4-Ф19 |
| 2?"(65) | 178 | 140 | 90 | 73.02 | 68 | 51 | 20 | 45 | 4-Ф19 |
| 3"(80) | 191 | 152 | 107 | 88.9 | 83 | 54.5 | 21 | 48 | 4-Ф19 |
| 4"(100) | 229 | 191 | 134 | 114.3 | 109 | 64 | 24 | 57.5 | 4-Ф19 |
| 5"(125) | 254 | 216 | 163 | 141.3 | 134 | 73.5 | 25 | 67 | 8-Ф22 |
| 6"(150) | 279 | 241 | 192 | 168.28 | 160 | 83.5 | 25 | 76.5 | 8-Ф22 |
| 8"(200) | 343 | 299 | 247 | 219.08 | 210 | 109 | 29 | 102 | 8-Φ22 |
