應用溫度范圍表

材料

?????? 介質溫度℃

材料

介質溫度℃

氯化聚氯乙烯(PVC-C)

-20℃~+95℃

聚氯乙烯(PVC-U)

-5℃~+45℃

增強聚丙烯(FRPP)

-20℃~+120℃

均聚聚丙烯(PPH)

-20℃~+110℃

聚偏二氟乙烯(PVDF)

40℃~+150℃

安裝注意事項

1. 泵經長途運輸?shù)竭_(dá)生產場地，安裝前應開箱檢驗，泵機零部件是否完好無損，緊固件如有松動，應重新緊固，檢查泵軸與電機軸的同心度，如有松動應予校正。

2. 泵體全部為 PVDF、FRPP 樹脂注塑成形，輸出管路上應有支撐架或吊架，不能全靠法蘭承受壓力，以防變形損壞；進口管路要盡量減少管路水損失，90°彎頭不應超過兩個。FP、FV 型離心泵應在吸入管前端裝上底閥，以保證泵在啟動前泵體內充滿液體；吸入管口或底閥進口應裝濾網，或在進口處裝一個過濾器，以防止雜物吸入泵體，保證泵能正常運轉。

3. 泵體連接點螺栓要均勻擰緊，進出管口連接嚴密，不能漏氣，否則會影響抽真空，吸不出液體，或在造成流量、揚程不足等弊端。

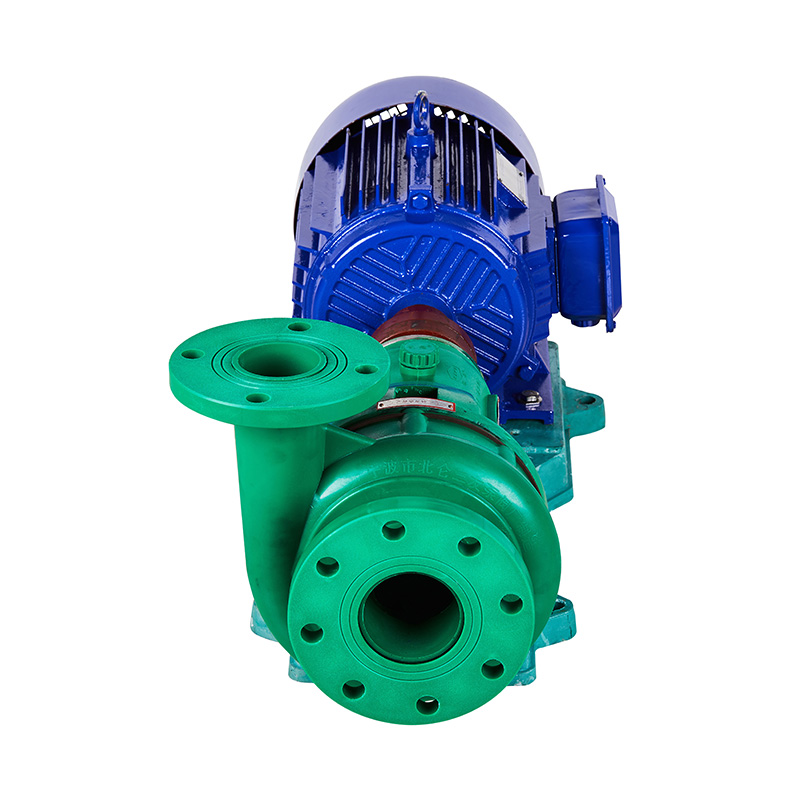

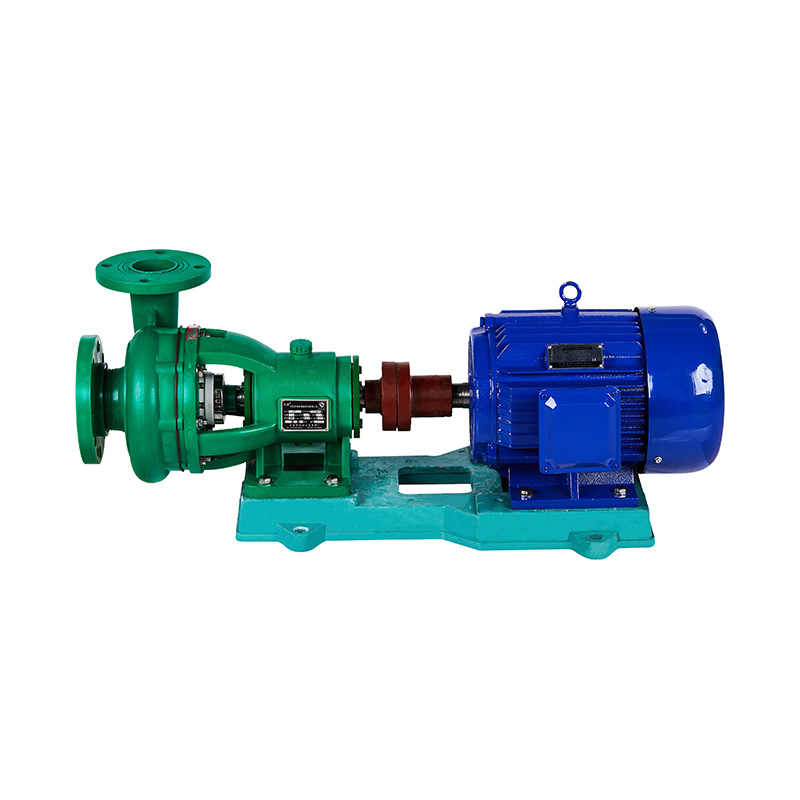

軸聯式離心泵

軸聯式離心泵裝配明細圖

零件材質表

件號	名稱	材質
1	密封圈	EPDM，F(xiàn)PM
2	出口法蘭	FRPP,PVDF
3	密封圈	EPDM,FPM
4	密封圈g	EPDM,FPM
5	冷卻水嘴?	鋼
6	雙頭螺柱	鋼、不繡鋼
7	油孔塞	FRPP
8	連接軸	鋼?
9	連軸器	鑄鐵
10	銘牌?	鋁
11	支架	FRPP/鑄鐵PVDF/鑄鐵
12	機械密封動環	碳化硅
13	冷卻蓋	FRPP
14	機械密封靜環	碳化硅
15	泵蓋	FRPP,PVDF
16	密封膠片	EPDM，F(xiàn)PM
17	葉輪	FRPP/ 鋼P(yáng)VDF 鋼
18	泵體	FRPP,PVDF
19	進口法蘭	FRPP,PVDF

Fpv 系列耐腐蝕離心泵軸聯式

安裝尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 單位：mm

型號/尺寸			安裝尺寸								進口法蘭		出口法蘭
			L	L1	L2	B1	B2	H	H1	4-Φ	D1	n-Φ2	D2	n-Φ1
40F	p	(D)-25	830	185	415	245	340	310	170	4-16	110	4-18	100	4-18
	v
50F	p	(D)-28	840	300	430	250	340	322	170	4-16	125	4-18	110	4-18
	v
65F	p	(D)-26	850	295	430	250	340	345	182	4-16	145	4-18	125	4-18
	v
80F	p	(D)-30	960	330	430	250	340	380	185	4-16	160	8-18	145	4-18
	v
80F	p	(D)-32	960	330	430	250	340	380	185	4-16	160	8-18	145	4-18
	v
100F	p	(D)-20	1140	275	635	285	405	450	250	4-18	180	8-18	160	8-18
	v
100F	p	(D)-32	1200	275	635	285	405	450	250	4-18	180	8-18	160	8-18
	v
