【科普貼】止回閥工作原理與故障處理3D演示

止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。

止回閥工作原理

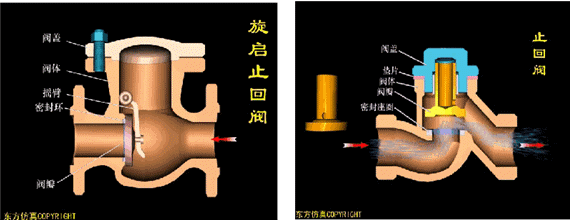

止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端(下側）流入，從出口端（上側）流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。反之，介質倒流時閥門則關閉。旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，工作原理與升降式止回閥相似。止回閥常用作抽水裝置的底閥，可以阻止水的回流。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。止固閥與截止閥組合使用，可起到安全隔離的作用。缺點是阻力大，關閉時密封性差。

?

止回閥的故障處理

閥瓣打碎

引起閥瓣打碎的原因是

止回閥前后介質壓力處于接近平衡而又互相“拉鋸”的狀態，閥瓣經常與閥座拍打，某些脆性材料（如鑄鐵、黃銅等）做成的閥瓣就被打碎。

預防的辦法是采用閥瓣為韌性材料的止回閥。

?

介質倒流

介質倒流的原因有

①密封面破壞；②夾入雜質。

修復密封面和清洗雜質，就能防止倒流。

?

本文來源自網絡，只為學習交流，無商業目的。
