球閥

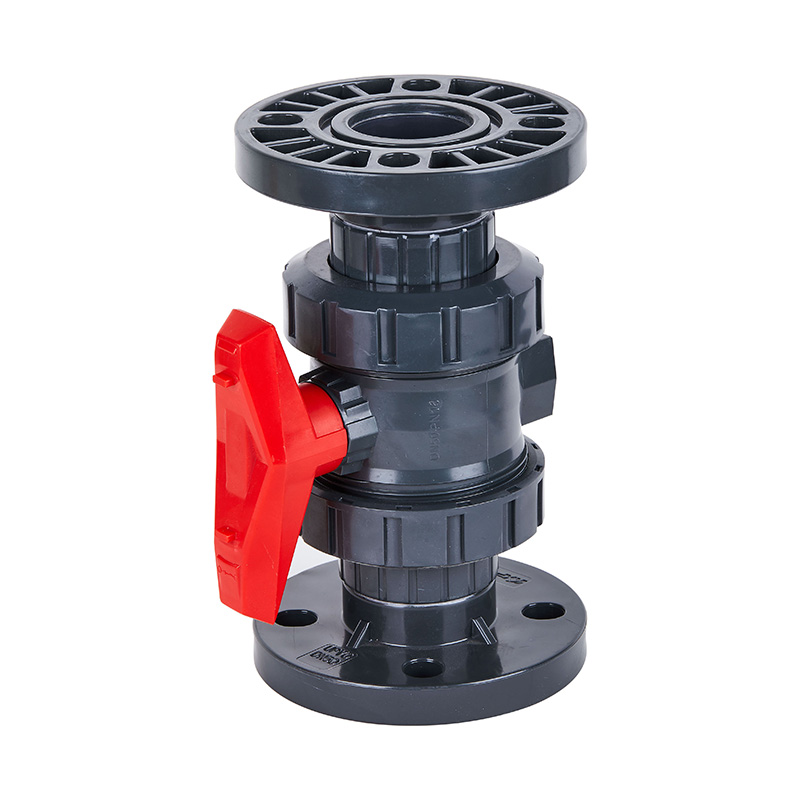

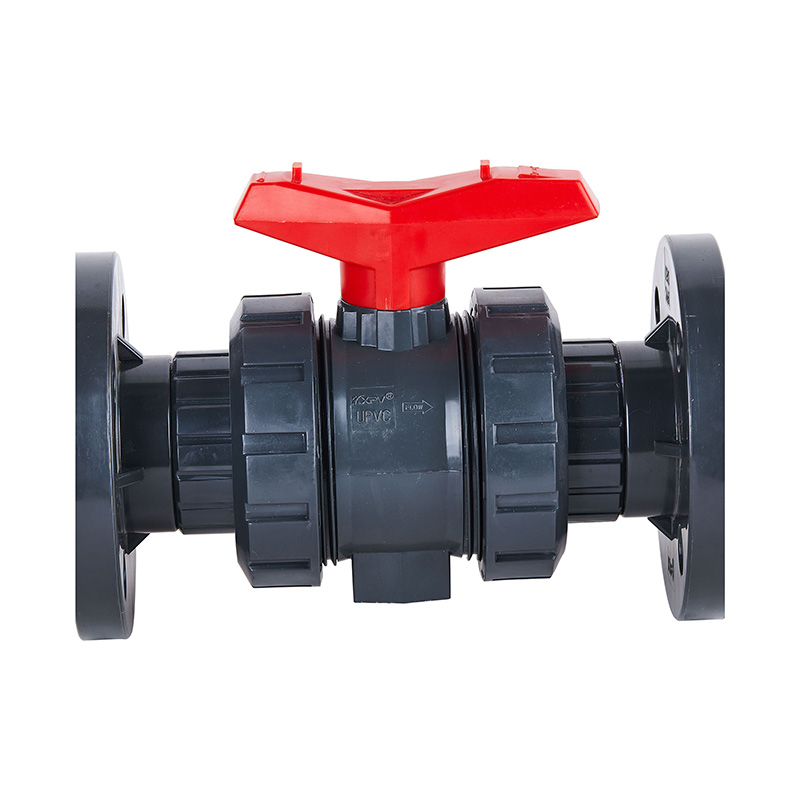

PVC-U Q41F-10U 法蘭式由任球閥 DN15-100 1/2"-4"美標
具有競爭力的價格超耐用新型深灰色PVC-U法蘭雙聯承插球閥和用于化學水行業的 PE 管ANSI美標
型號：Q41F-10U
顏色：深灰色
連接形式：法蘭
駕駛模式：手動
通道：直通式
結構：固定球閥
功能：旁通閥
溫度：高溫
應用：工業用途、水工業用途、
商標：KXPV
規格：DN15-DN100
產地：浙江.寧波
壓力等級：1.0Mpa（10bar）
| 產品結構特點 |
1. 雙由任球閥 PTFE 墊座松緊可適度調整。
2. 雙層 O 型圈提供雙重防漏保護。
3. 外觀精致、表面光滑、加工精細、全流量設計。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
?
| 序號 | 零件名稱 | 材料 | 數量 | |||
| PVC-C | PVC-U | PVDF | PPH | 1 | ||
| 1 | 手柄 | 合金料 | 1 | |||
| 2 | 閥桿 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 3 | 閥體 | PVC-C | PVC-U | PVDF | PPH | 1 |
| 4 | 密封座O型圈1 | FPM | EPDM | FPM | EPDM | 1 |
| 5 | 密封座 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 6 | 密封座O型圈2 | FPM | EPDM | FPM | EPDM | 2 |
| 7 | 密封座O型圈3 | FPM | EPDM | FPM | EPDM | 2 |
| 8 | 密封四氟 | PTFE | 1 | |||
| 9 | 球 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 10 | 壓帽 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 11 | 由任接頭 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 12 | 閥桿О型圈 | FPM | EPDM | FPM | EPDM | 2 |
| 13 | 法蘭 | PVC-C | PVC-U | PVDF | PPH | 2 |
| 外形尺寸表 |
?
| 規袼 | D (mm) |
D1 (mm) |
L(mm) | h (mm) |
N-Φ (mm) |
|||
| PVC-C | PVC-U | PVDF | PPH | |||||
| 1/2"(15) | 60 | 95 | 150 | 138 | 14 | 4-Φ15 | ||
| 3/4"(20) | 70 | 105 | 174 | 158 | 16 | 4-Φ15 | ||
| 1"(25) | 79 | 115 | 190 | 172 | 16 | 4-Φ15 | ||
| 1?"(32) | 89 | 140 | 220 | 196 | 18 | 4-Φ19 | ||
| 1?"(40) | 98 | 150 | 240 | 206 | 18 | 4-Φ19 | ||
| 2"(50) | 121 | 165 | 275 | 230 | 20 | 4-Φ19 | ||
| 2?"(65) | 140 | 185 | 333 | 270 | 20 | 4-Φ19 | ||
| 3"(80) | 152 | 200 | 396 | 320 | 20 | 8-Φ19 | ||
| 4"(100) | 191 | 220 | 470 | 384 | 22 | 8-Φ19 | ||
