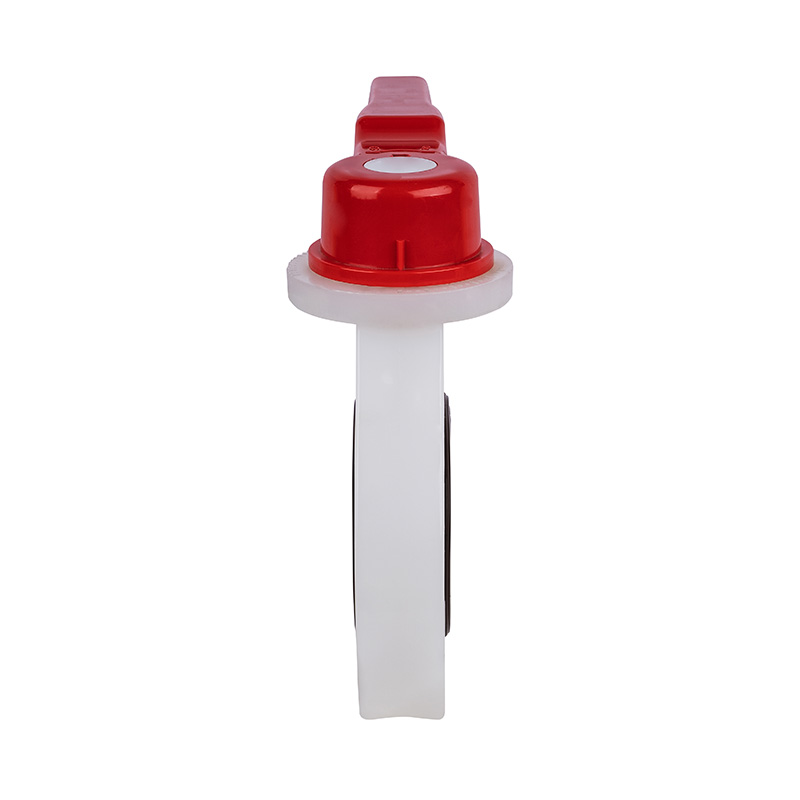

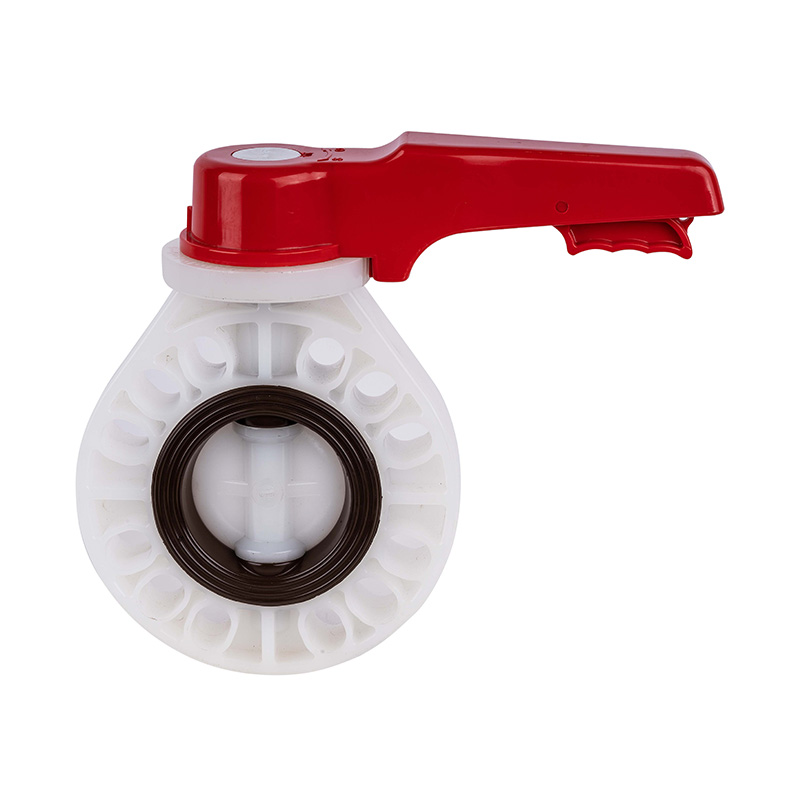

PVDF手輪式蝶閥手動中心密封軟密封DN15-200 工業和家用塑料杠桿手柄閥日標
駕駛模式：手動
連接形式：晶圓
結構：中心密封
密封形式：強制密封
閥桿：普通
壓力等級：1.0Mpa（10bar）
工作溫度：-40~150°C
密封面材質：軟密封
應用：工業用途、水工業用途、
閥桿：鋼，不銹鋼
商標：KXPV
規格：DN15-200?
產地：浙江.寧波
| 產品結構特點 |
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
?
|
件號 |
名稱 |
材質 |
|
1 |
手柄蓋 |
合金料 |
|
2 |
六角螺母 |
鋼、不銹鋼 |
|
3 |
手柄 |
合金料? |
|
4 |
閥桿 |
鋼、不銹鋼 |
|
5 |
彈簧 |
鋼 |
|
6 |
調節定位板 |
合金料 |
|
7 |
銷 |
鋼 |
|
8 |
定位桿 |
合金料 |
|
9 |
閥體 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
10 |
密封橡膠 |
EPDM,FPM |
|
11 |
閥瓣 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
手柄式蝶閥裝配明細圖
?
| 零件材質表 |
?
|
編號 |
部件名稱 |
材質 |
數量 |
|
1 |
手柄 |
合金料 |
1 |
|
2 |
定位桿 |
合金料 |
1 |
|
3 |
定位板 |
合金料 |
1 |
|
4 |
螺帽罩 |
FRPP |
?4 |
|
5 |
閥體 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
6 |
閥瓣 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
7 |
密封橡膠 |
EPDM, FPM |
1 |
|
8 |
閥桿 |
鋼、不銹鋼 |
1 |
|
9 |
銷子 |
鋼 |
1 |
| 外形尺寸表 |
?
| 公稱直徑 DN (mm) |
D1 | D2 | D3 | L | n-? | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 32(1 1/4") | 140 | 100 | 100 | 3.45 | 35 | 35 | 4-?17X25 | 4-?17X25 | 4-?17X25 |
| 40(1 1/2") | 148 | 110 | 105 | 3.88 | 41.5 | 39 | 4-?19X25 | 4-?19X25 | 4-?19X25 |
| 50(2") | 162 | 125 | 120 | 4.74 | 50 | 40 | 4-?19X26.5 | 4-?19X26.5 | 4-?19X26.5 |
| 65(2 1/2"） | 180 | 145 | 140 | 5.49 | 64 | 42 | 4-?19X26.5 | 4-?19X26.5 | 4-?19X26.5 |
| 80(3") | 198 | 160 | 150 | 6 | 77 | 42 | 8-?19X25 | 8-?19X24 | 4-?19X25 |
| 100(4")） | 225 | 180 | 175 | 7.5 | 96 | 52 | 8-?19X32 | 8-?19X32 | 8-?19X32 |
| 125(5"） | 255 | 210 | 210 | 8.5 | 120 | 61 | 8-?23X33 | 8-?23X33 | 8-?23X33 |
| 150(6") | 285 | 240 | 240 | 9.51 | 145 | 71 | 8-?23X34 | 8-?23X34 | 8-?22X34 |
| 200(8"） | 340 | 295 | 290 | 11.75 | 196.5 | 81 | 8-?23X33.5 | 12-?23X27 | 8-?23X33.5 |
