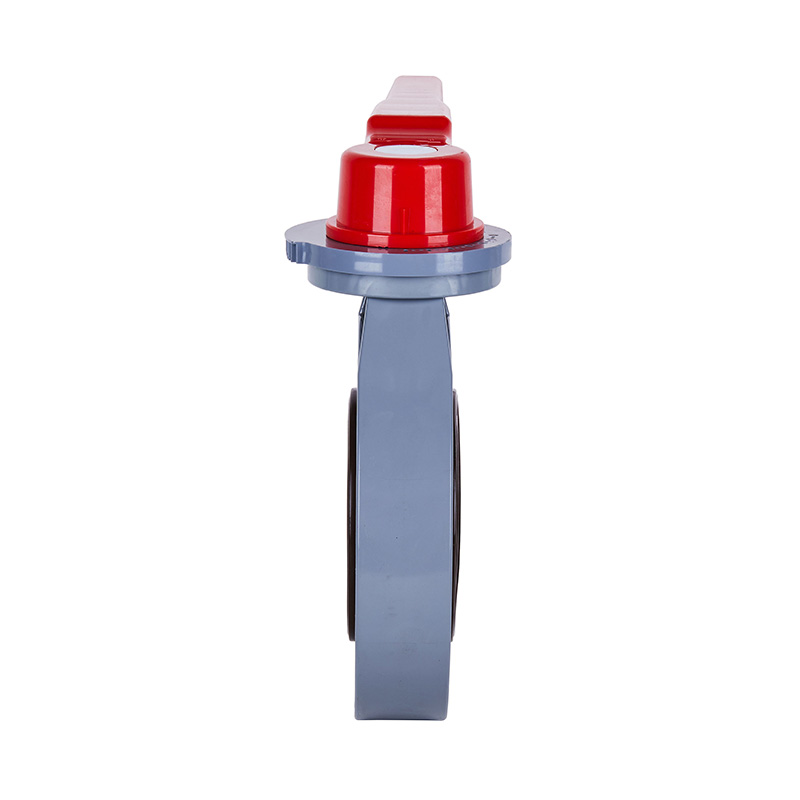

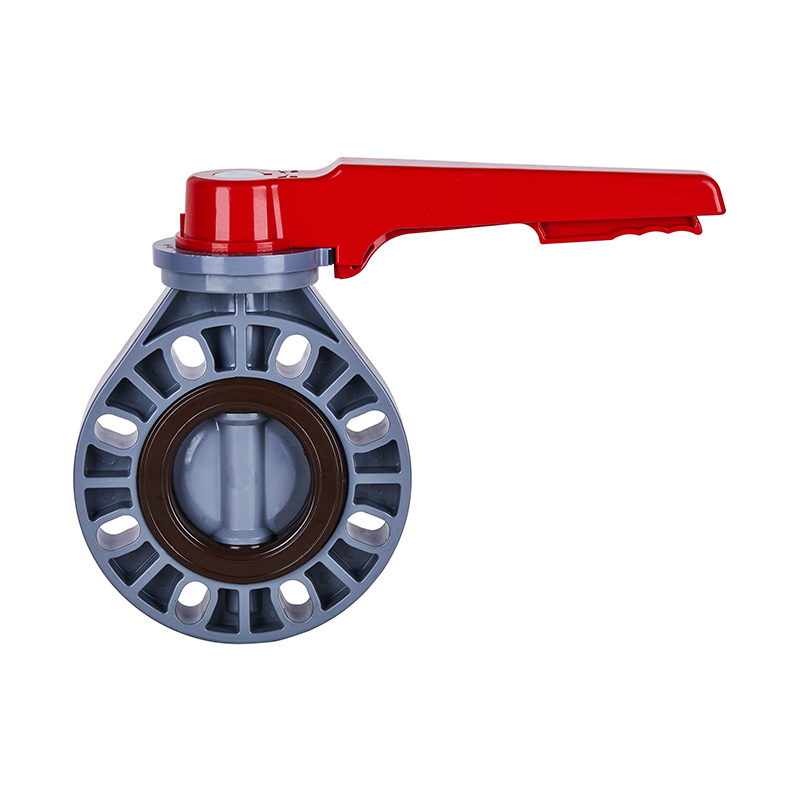

定制全新PVC-C手桿式光軸DN15-200蝶閥灰色DIN JIS ANSI標準4英寸法蘭端塑料閥門
品牌名稱：KXPV
型號：D71X-10V
應用：一般
材質：塑料
顏色：灰黑紅
介質溫度：高溫、中溫
壓力等級：1.0Mpa（10bar）
電源：手動
介質：酸
端口尺寸：DN40-DN150
結構:蝴蝶
主體材料：PVC-C
連接：法蘭端
標準：GB/T27725
用途：工業
工作溫度：-20~95℃
交貨時間：7 天
較小起訂量：1 件
| 產品結構特點 |
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
?
|
件號 |
名稱 |
材質 |
|
1 |
手柄蓋 |
合金料 |
|
2 |
六角螺母 |
鋼、不銹鋼 |
|
3 |
手柄 |
合金料? |
|
4 |
閥桿 |
鋼、不銹鋼 |
|
5 |
彈簧 |
鋼 |
|
6 |
調節定位板 |
合金料 |
|
7 |
銷 |
鋼 |
|
8 |
定位桿 |
合金料 |
|
9 |
閥體 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
10 |
密封橡膠 |
EPDM,FPM |
|
11 |
閥瓣 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
手柄式蝶閥裝配明細圖
?
| 零件材質表 |
?
|
編號 |
部件名稱 |
材質 |
數量 |
|
1 |
手柄 |
合金料 |
1 |
|
2 |
定位桿 |
合金料 |
1 |
|
3 |
定位板 |
合金料 |
1 |
|
4 |
螺帽罩 |
FRPP |
?4 |
|
5 |
閥體 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
6 |
閥瓣 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
7 |
密封橡膠 |
EPDM, FPM |
1 |
|
8 |
閥桿 |
鋼、不銹鋼 |
1 |
|
9 |
銷子 |
合金料 |
1 |
| 外形尺寸表 |
?
| 公稱直徑 DN(mm) |
法蘭外徑 D1 |
孔距D2 | 內徑 D3 |
T | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 40? | 148? | 110? | 105? | 98.4? | 45? | 39? | 4-Φ19X25 | 4-Φ19X25 | 4-Φ19X25 | ||||||||||||||||||||||||||||||||||||||||||||||
| 50? | 162? | 125? | 120? | 120.7? | 50? | 40? | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 65? | 180? | 145? | 140? | 139.7? | 64? | 42? | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | ||||||||||||||||||||||||||||||||||||||||||||||
| 80? | 198? | 160? | 150? | 152.4? | 77? | 42? | 8-Φ19X25 | 8-Φ19X24 | 4-Φ19X20 | ||||||||||||||||||||||||||||||||||||||||||||||
| 100? | 225? | 180? | 175? | 190.5? | 96? | 52? | 8-Φ18X32 | 8-Φ19X32 | 8-Φ19X32 | ||||||||||||||||||||||||||||||||||||||||||||||
| 125? | 255? | 210? | 210? | 215.9? | 120? | 61? | 8-Φ23X33 | 8-Φ23X33 | 8-Φ23X33 | ||||||||||||||||||||||||||||||||||||||||||||||
| 150? | 285? | 240? | 240? | 241.3? | 145? | 71? | 8-Φ23X34 | 8-Φ23X34 | 8-Φ23X34 | ||||||||||||||||||||||||||||||||||||||||||||||
| 200? | 340? | 295? | 290? | 298.5? | 196.5? | 81? | 8-Φ23X33.5 | 12-Φ23×27 | 8-Φ23x33.5 | ||||||||||||||||||||||||||||||||||||||||||||||
