PVC-C管件

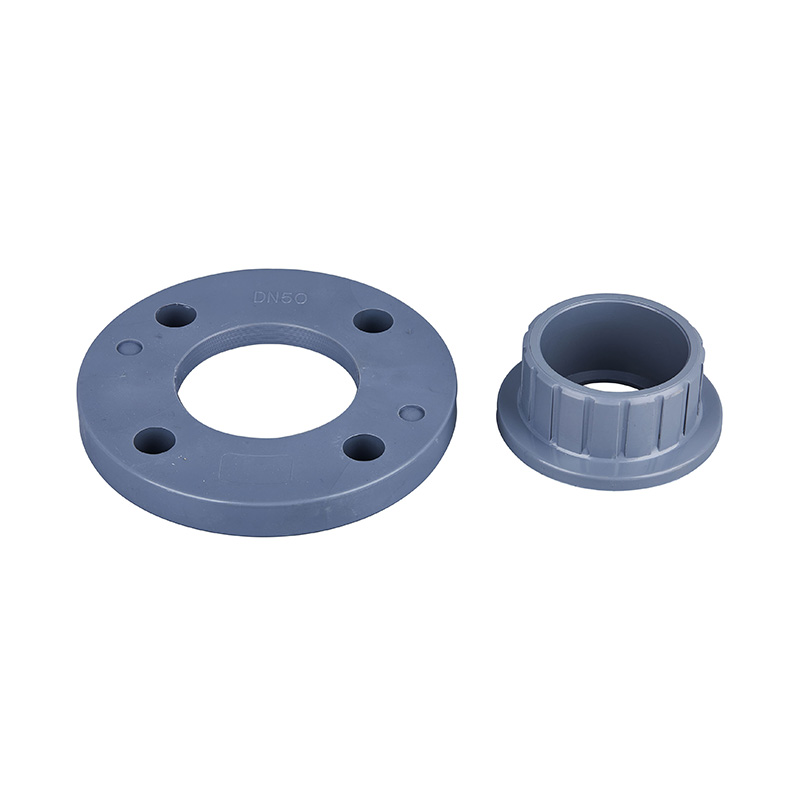

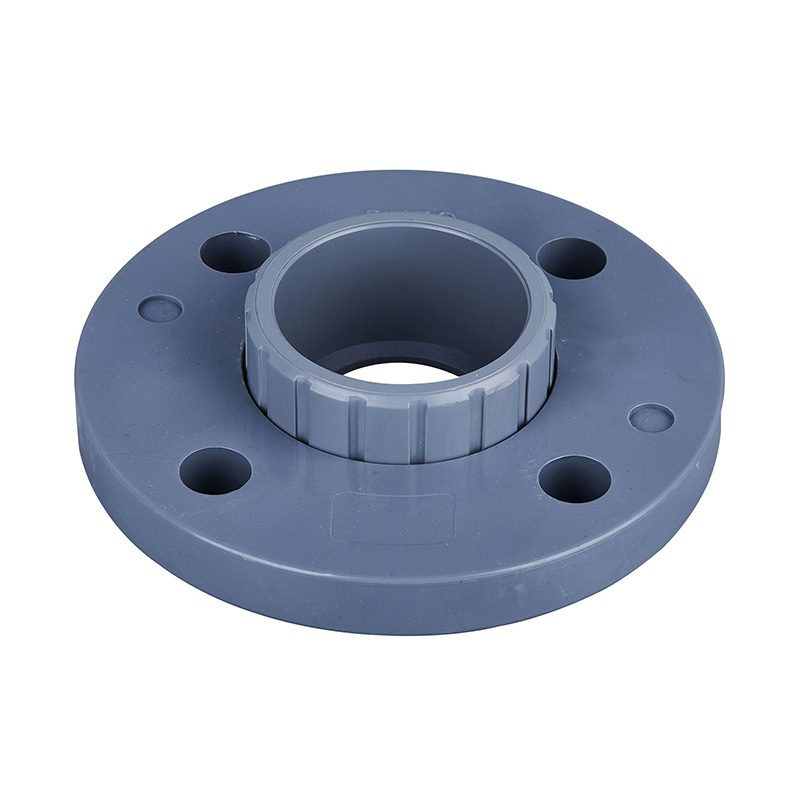

PVC-C 活套法蘭 DN15-500國標
| 應用溫度范圍表 |
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1.抗化學性優越：使用溫度范圍廣﹣20℃—95℃，介質中重離子含量達超純水標準；衛生性能符合國家衛生標準要求；
2.具有優良的強度、韌性以及耐化學腐蝕性能；
3.耐用：優異的耐老化和抗紫外線性能，使正常使用壽命比其他管道系統均有很大的延長；
4.低熱傳導性能：約為鋼材的1/200；阻燃性能為自熄性；
5.輕便：重量輕，相當于鋼管1/5，銅管的1/6；
6.阻力小，流率高：管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力；
7.安裝簡易，成本低廉：可采用粘接、螺紋等方式連接，而簡便的是膠水連接。

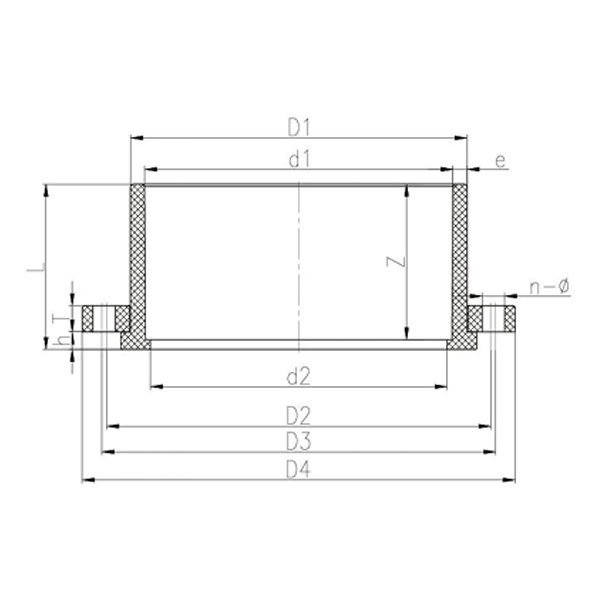

| 外形尺寸表 |
| 公稱直徑 DN |
D1 | D2 | D3 | D4 | d1 | d2 | L | T | h | Z | n-Φ | ||||||||||||||||||||||
| 15? | 27? | 59? | 70? | 95? | 20? | 18? | 22? | 16? | 1.5? | 16? | 4-Φ15X20.5 | ||||||||||||||||||||||
| 20? | 32? | 70? | 75? | 105? | 25? | 23? | 25? | 18? | 1.5? | 19? | 4-Φ15X17.5 | ||||||||||||||||||||||
| 25? | 40? | 79? | 90? | 125? | 32? | 29? | 28? | 18? | 1.5? | 22? | 4-Φ15X20.5 | ||||||||||||||||||||||
| 32? | 50? | 89? | 100? | 140? | 40? | 36? | 31.5? | 20? | 1.5? | 26? | 4-Φ18X24.5 | ||||||||||||||||||||||
| 4? | 61? | 98? | 110? | 150? | 50? | 4? | 37? | 20? | 2? | 31? | 4-Φ18X24 | ||||||||||||||||||||||
| 50? | 75? | 120? | 125? | 165? | 63? | 58? | 44? | 25? | 2? | 38? | 4-Φ18X20.5 | ||||||||||||||||||||||
| 65? | 88? | 140? | 145? | 185? | 75? | 69? | 50? | 25? | 2? | 44? | 4-Φ18X20.5 | ||||||||||||||||||||||
| 80? | 105? | 150? | 160? | 200? | 90? | 84? | 57? | 26? | 2.5? | 51? | 8-Φ18X23 | ||||||||||||||||||||||
| 100? | 127? | 175? | 190? | 522? | 9110? | 105? | 67? | 26? | 2.5? | 61? | 8-Φ18X26 | ||||||||||||||||||||||
| 125? | 161? | 210? | 250? | 140? | 130? | 84? | 28? | 12.5? | 77? | 8-Φ19 | |||||||||||||||||||||||
| 150? | 182? | 240? | 285? | 160? | 150? | 93? | 31? | 12.5? | 85? | 8-Φ23 | |||||||||||||||||||||||
| 200? | 249? | 295? | 339? | 225? | 215? | 127? | 36? | 16? | 119? | 8-Φ23X25 | |||||||||||||||||||||||
| 200? | 254? | 295.8? | 341? | 225? | 215? | 127? | 33.1? | 16? | 119? | 12-Φ22 | |||||||||||||||||||||||
| 250? | 308? | 350? | 395? | 280? | 267? | 154? | 40.5? | 16.5? | 144? | 12-Φ23 | |||||||||||||||||||||||
| 300? | 346? | 400? | 445? | 315? | 305? | 170? | 43? | 18? | 160? | 12-Φ23 | |||||||||||||||||||||||
| 350? | 395? | 460? | 505? | 355? | 340? | 176? | 43? | 16? | 164.5? | 16-Φ23 | |||||||||||||||||||||||
| 400? | 442? | 515? | 570? | 400? | 382? | 219? | 43? | 22? | 200? | 16-Φ27 | |||||||||||||||||||||||
| 450? | 494? | 565? | 625? | 450? | 430? | 220? | 40? | 27? | 210? | 20-Φ26 | |||||||||||||||||||||||
| 500? | 548? | 620? | 670? | 500? | 475? | 210? | 43? | 25? | 185? | 20-Φ27 | |||||||||||||||||||||||
