PVC-C管件

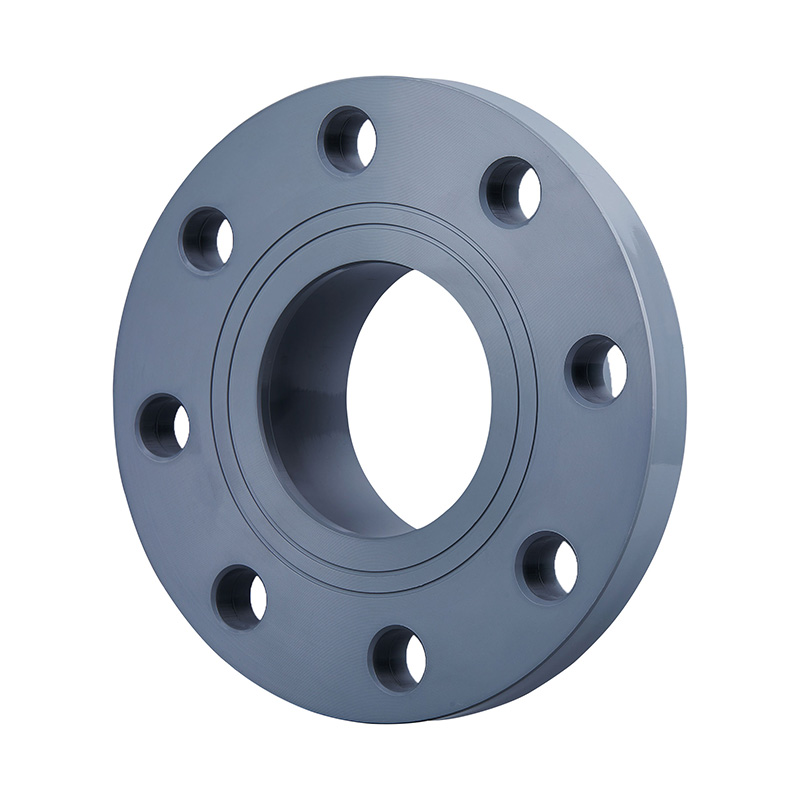

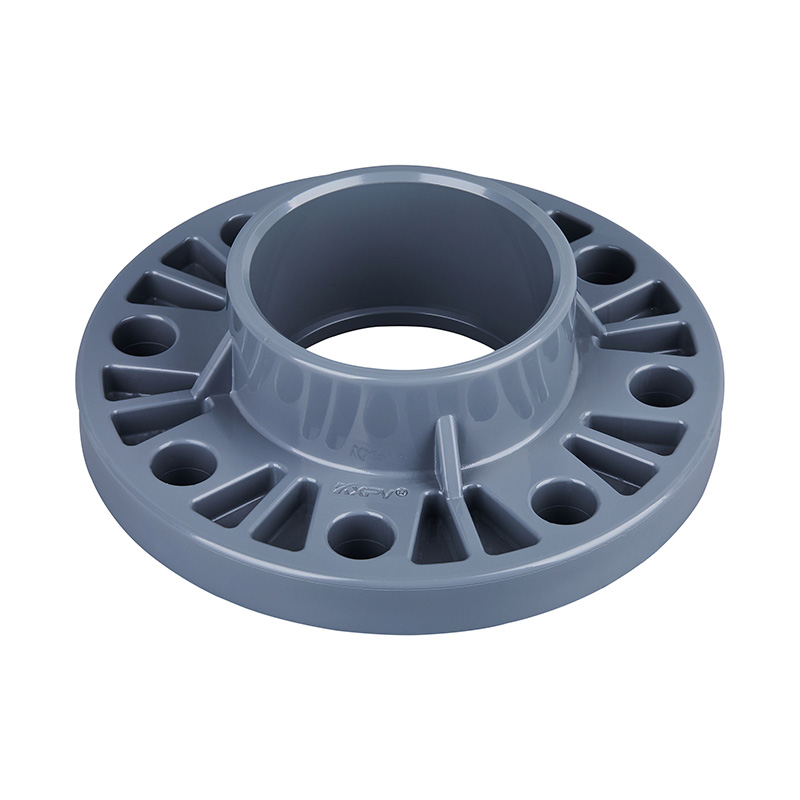

PVC-C 通用型承插法蘭 DN15-600 1/2"-24"美標
新型常用淺灰色PVC-C通用型承插法蘭DN15-DN600化工衛生塑料管件ANSI SCH80美標
產地：中國
品牌名稱：KXPV
材質：塑料
工藝：鍛造
連接：承插
形狀：相等
頭部代碼：方形
顏色：淺灰色尺寸：DN15-DN600
應用：行業
包裝：紙箱
工作壓力：1Mpa
交貨時間：7 天
較小起訂量：1 件
| 應用溫度范圍表 |
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1.抗化學性優越：使用溫度范圍廣﹣20℃—95℃，介質中重離子含量達超純水標準；衛生性能符合國家衛生標準要求；
2.具有優良的強度、韌性以及耐化學腐蝕性能；
3.耐用：優異的耐老化和抗紫外線性能，使正常使用壽命比其他管道系統均有很大的延長；
4.低熱傳導性能：約為鋼材的1/200；阻燃性能為自熄性；
5.輕便：重量輕，相當于鋼管1/5，銅管的1/6；
6.阻力小，流率高：管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力；
7.安裝簡易，成本低廉：可采用粘接、螺紋等方式連接，而簡便的是膠水連接。

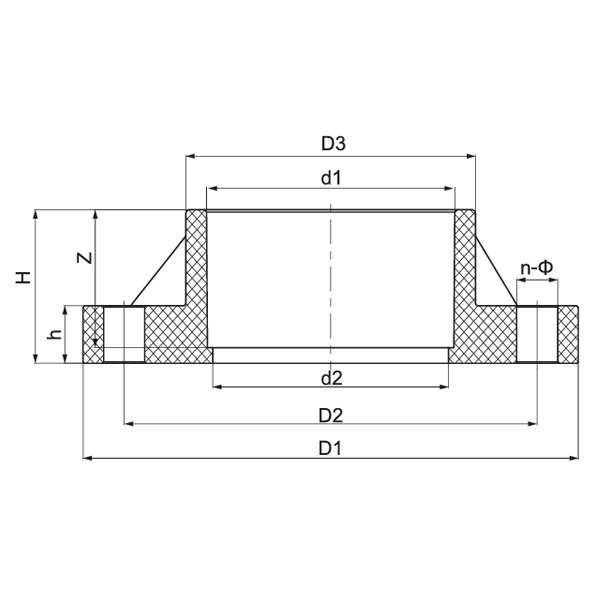

| 外形尺寸表 |
| 規格 | D1 (mm) |
D2 (mm) |
D3 (mm) |
d1 (mm) |
d2 (mm) |
H (mm) |
h (mm) |
Z (mm) |
n-Φ (mm) |
||||||||||||||||||||||
| 1/2″（15） | ??? 89? | 60? | 31.5? | 21.34? | 18? | ??? 27? | ??? 16? | 22.5? | 4-Φ16 | ||||||||||||||||||||||
| 3/4″（20） | ??? 95? | 70? | 37? | 26.67? | 23? | 30.5? | ??? 18? | 25.5? | 4-Φ16 | ||||||||||||||||||||||
| 1″（25） | ??? 108? | 79? | 45? | 33.4? | 29? | 34.5? | ??? 18? | 29? | 4-Φ16 | ||||||||||||||||||||||
| 1?″（32） | ??? 117? | 89? | 54.5? | 42.16? | 38? | 37.5? | ??? 18? | 32? | 4-Φ16 | ||||||||||||||||||||||
| 1?″（40） | ??? 127? | 98? | 61? | 48.26? | 44? | 40.5? | ??? 20? | 35? | 4-Φ16 | ||||||||||||||||||||||
| 2″（50） | ??? 152? | 121? | 74? | 60.32? | 55? | 44.5? | ??? 20? | 38.5? | 4-Φ19 | ||||||||||||||||||||||
| 2?″（65） | ??? 178? | 140? | 90? | 73.02? | 68? | 51? | ??? 20? | 45? | 4-Φ19 | ||||||||||||||||||||||
| 3″（80） | ??? 191? | 152? | 107? | 88.9? | 83? | 54.5? | ??? 21? | 48? | 4-Φ19 | ||||||||||||||||||||||
| 4″（100） | ??? 229? | 191? | 134? | 114.3? | 109? | 64? | ??? 24? | 57.5? | 8-Φ19 | ||||||||||||||||||||||
| 5″（125） | ??? 254? | 216? | 163? | 141.3? | 134? | 73.5? | ??? 25? | 67? | 8-Φ22 | ||||||||||||||||||||||
| 6″（150） | ??? 279? | 241? | 192? | 168.28? | 160? | 83.5? | ??? 25? | 76.5? | 8-Φ22 | ||||||||||||||||||||||
| 8″（200） | ??? 343? | 299? | 247? | 219.08? | 210? | 109? | ??? 29? | 102? | 8-Φ22 | ||||||||||||||||||||||
