| 材料 |
?????? 介質溫度℃ |
材料 |
介質溫度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增強聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|

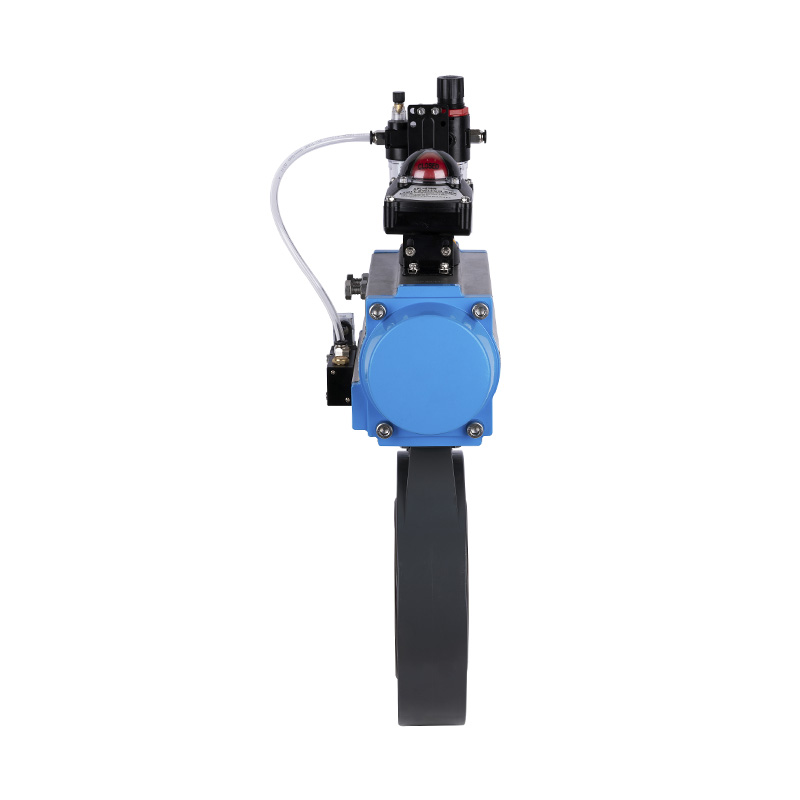

1．工程塑料系列蝶閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．采用高耐腐蝕性橡膠來保證閥門的密封性能，適合用來輸送高粘度介質。
3．結構簡單，90°回轉啟閉迅速，安裝方便，調節性能好。
4．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
| 序號 |
零件名稱 |
材料 |
數量 |
| PVC-C |
PVC-U |
PVDF |
PPH |
FRPP |
| 1 |
閥體 |
PVC-C |
PVC-U |
PVDF |
PPH |
FRPP |
1 |
| 2 |
閥瓣 |
PVC-C |
PVC-U |
PVDF |
PPH |
FRPP |
1 |
| 3 |
密封橡膠 |
FPM |
EPDM |
FPM |
EPDM |
EPDM |
1 |
| 4 |
閥桿 |
鋼 |
1 |
| 規格 |
D1(mm) |
D2(mm) |
D3(mm) |
D4(mm) |
T(mm) |
n-Φ(mm) |
YxY(mm) |
S(mm) |
d1(mm) |
d2(mm) |
4-Φ1(mm) |
| 1?"(32) |
140 |
106 |
89 |
33 |
35 |
4-Φ17 |
11x11 |
12 |
50 |
50 |
4-Φ7 |
| 1?"(40) |
148 |
110 |
98 |
41.5 |
39 |
4-Φ19 |
14x14 |
12 |
72 |
68 |
4-Φ10 |
| 2"(50) |
162 |
125 |
110 |
48.5 |
43 |
4-Φ19 |
14x14 |
12 |
72 |
68 |
4-Φ10 |
| 2?"(65) |
180 |
145 |
130 |
63 |
45 |
4-Φ19 |
14x14 |
16 |
72 |
68 |
4-Φ10 |
| 3"(80) |
198 |
160 |
150 |
75.5 |
45 |
8-Φ19 |
14x14 |
16 |
72 |
68 |
4-Φ10 |
| 4"(100) |
225 |
191 |
170 |
95 |
56.5 |
8-Φ19 |
17x17 |
18 |
80 |
70 |
4-Φ10 |
| 5"(125) |
255 |
216 |
200 |
120 |
65 |
8-Φ23 |
17x17 |
18 |
80 |
70 |
4-Φ10 |
| 6"(150) |
285 |
241 |
225 |
143.5 |
75 |
8-Φ23 |
17x17 |
23 |
80 |
70 |
4-Φ10 |
| 8"(200) |
340 |
299 |
295 |
195 |
85 |
8-Φ23 |
22x22 |
23 |
80 |
70 |
4-Φ10 |
| 10"(250) |
423 |
366 |
350 |
245.5 |
110 |
12-Φ23x32 |
22x22 |
30 |
102 |
102 |
4-Φ12 |
| 12"(300) |
495 |
436 |
400 |
291.5 |
115 |
12-Φ23x42 |
22x22 |
30 |
102 |
102 |
4-Φ12 |
| 14"(350) |
555 |
470 |
460 |
340 |
127 |
16-Φ22 12-Φ29 |
22x22 |
35 |
102 |
102 |
4-Φ12 |
| 16"(400) |
607 |
540 |
515 |
399 |
140 |
16-Φ23x45 |
27x27 |
35 |
140 |
140 |
4-Φ18 |
| 18"(450) |
645 |
583 |
565 |
446 |
150 |
20-Φ28.5 16-Φ34.5 |
27x27 |
40 |
165 |
165 |
4-Φ22 |
| 20"(500) |
708 |
640 |
615 |
494 |
150 |
20-Φ26x41 |
36x36 |
40 |
165 |
165 |
4-Φ22 |
| 24"(600) |
820 |
750 |
725 |
570 |
170 |
20-Φ35x47 |
36x36 |
40 |
254 |
254 |
4-Φ22 |
