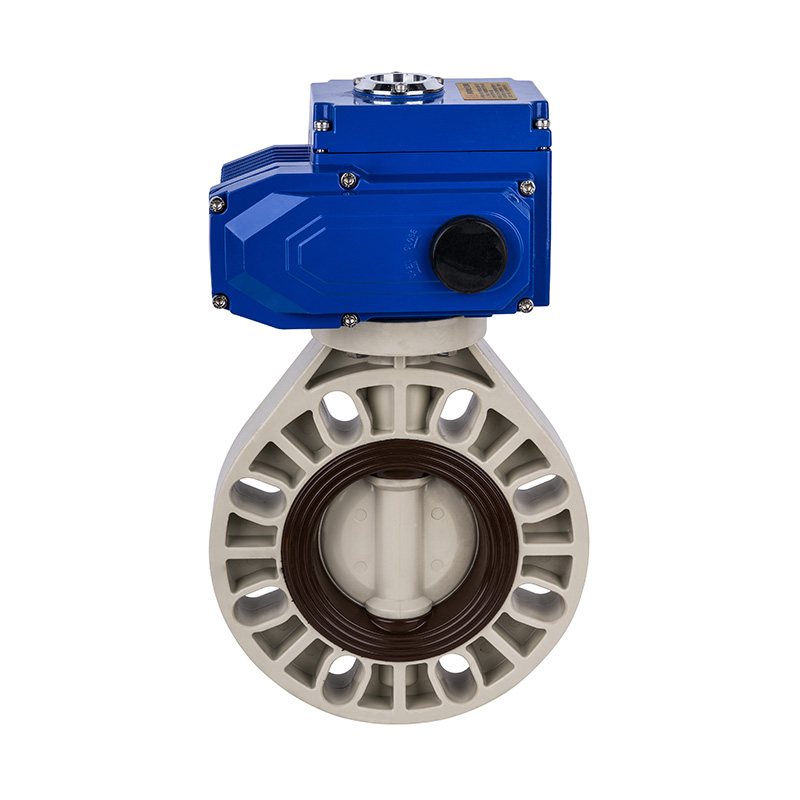

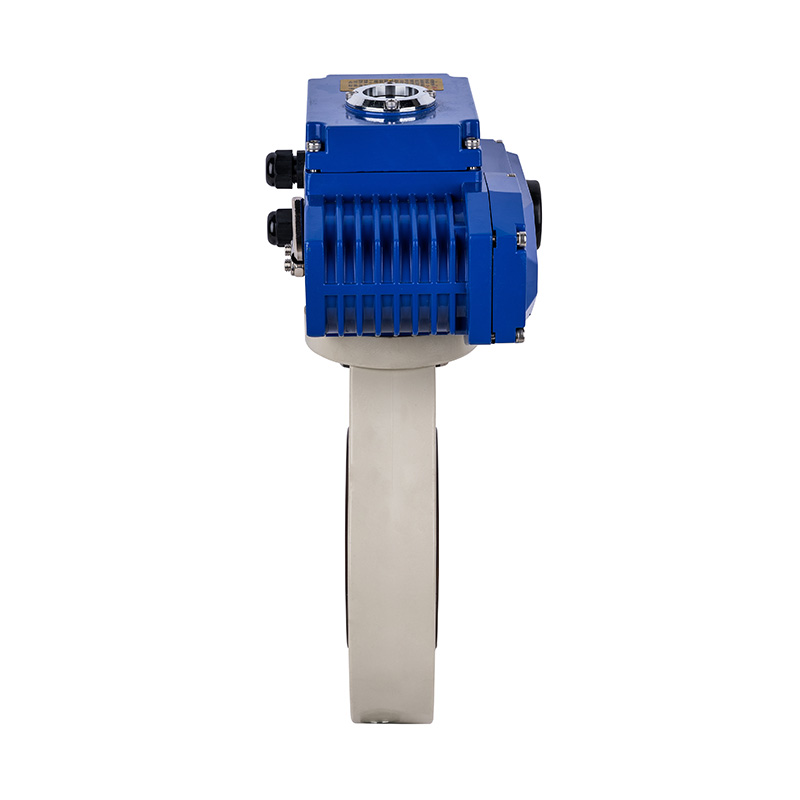

PPH電動自動蝶閥中心密封軟密封DN32-1000工業和家用塑料蝶閥
駕駛模式：自動
連接形式：晶圓
結構：中心密封
密封形式：強制密封
閥桿：普通
壓力等級：1.0Mpa（10bar）
工作溫度：-20~110°C
密封面材質：軟密封
應用：工業用途、水工業用途、
閥桿：鋼，不銹鋼
商標：KXPV
規格：DN32-1000
產地：浙江.寧波
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1．工程塑料系列蝶閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．采用高耐腐蝕性橡膠來保證閥門的密封性能，適合用來輸送高粘度介質。
3．結構簡單，90°回轉啟閉迅速，安裝方便，調節性能好。
4．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?
| 零件材質表 |
| 件號 | 名稱 | 材質 |
| 1 | 電動頭 | 鋁 |
| 2 | 螺柱 | 鋼、不銹鋼 |
| 3 | 六角螺母 | 不銹鋼、鋼 |
| 4 | 閥體 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 5 | 密封橡膠 | EPDM,FPM |
| 6 | 閥板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 7 | 閥桿 | 鋼、不銹鋼 |
| 外形尺寸表 |
| 公稱直徑 DN(mm) |
法蘭外徑 D1 |
孔 距D2 | 內徑 D3 |
T | H | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 140? | 100? | 100? | 88.9? | 33? | 35? | 270? | 4-Φ17 | 4-Φ17 | 4-Φ17 | |||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 150? | 110? | 105? | 98.4? | 41.5? | 39? | 280? | 4-Φ19X25 | 4-Φ19X25 | 4-Φ19X25 | |||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 125? | 120? | 120.7? | 50? | 40? | 300? | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | |||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180? | 145? | 140? | 139.7? | 64? | 42? | 310? | 4-Φ19X26.5 | 4-Φ19X26.5 | 4-Φ19X26.5 | |||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 200? | 160? | 150? | 152.4? | 77? | 42? | 400? | 8-Φ19X25 | 8-Φ19X25 | 4-Φ19X20 | |||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 225? | 180? | 175? | 190.5? | 96? | 52? | 410? | 8-Φ19X32 | 8-Φ19X32 | 8-Φ19X32 | |||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 255? | 210? | 210? | 215.9? | 120? | 61? | 500? | 8-Φ23X33 | 8-Φ23X33 | 8-Φ23X33 | |||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 290? | 240? | 240? | 241.3? | 145? | 71? | 530? | 8-Φ23X34 | 8-Φ23X34 | 8-Φ23X34 | |||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340? | 295? | 290? | 298.5? | 196.5? | 81? | 600? | 8-Φ23X33.5 | 12-Φ23X27 | 8-Φ23X33.5 | |||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 420? | 350? | 355? | 362? | 245.5? | 110? | 650? | 12-Φ23.5X32 | 12-Φ23.5X32 | 12-Φ23.5X32 | |||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 500? | 400? | 431.8? | 291.5? | 115? | 750? | 12-Φ28X48 | 12-Φ28X48 | |||||||||||||||||||||||||||||||||||||||||||||
| 350(14") | 550? | 460? | 476.3? | 340? | 127? | 850? | 16-Φ26 | 12-Φ33 | |||||||||||||||||||||||||||||||||||||||||||||
| 400(16") | 619? | 515? | 510? | 539.8? | 399? | 140? | 950? | 16-Φ36X52 | 16-Φ36X52 | 16-Φ36X52 | |||||||||||||||||||||||||||||||||||||||||||
| 450(18") | 655? | 565? | 565? | 577.9? | 446? | 150? | 1050? | 20-Φ25 | 20-27 | 16-Φ33 | |||||||||||||||||||||||||||||||||||||||||||
| 500(20") | 705? | 620? | 620? | 635? | 494? | 150? | 1140? | 20-Φ26X33 | 20-Φ27X33 | 20-Φ26X33 | |||||||||||||||||||||||||||||||||||||||||||
| 600(24") | 816? | 725? | 749.3? | 570? | 170? | 1290? | 20-Φ28X38 | 20-Φ28X38 | |||||||||||||||||||||||||||||||||||||||||||||
| 700(28") | 910? | 840? | 840? | 670? | 185? | 1530? | 24-Φ33X44 | 24-33X44 | |||||||||||||||||||||||||||||||||||||||||||||
| 800(32") | 1055? | 960? | 950? | 977.9? | 755? | 240? | 1690? | 24-Φ44.5X65 | 28-Φ36X52 | 24-Φ44.5X65 | |||||||||||||||||||||||||||||||||||||||||||
| 1000(40") | 1230? | 1160? | 1160? | 935? | 236? | 1800? | 28-Φ36X52 | 28-Φ39 | |||||||||||||||||||||||||||||||||||||||||||||
