| 材料 |
?????? 介質溫度℃ |
材料 |
介質溫度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增強聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|

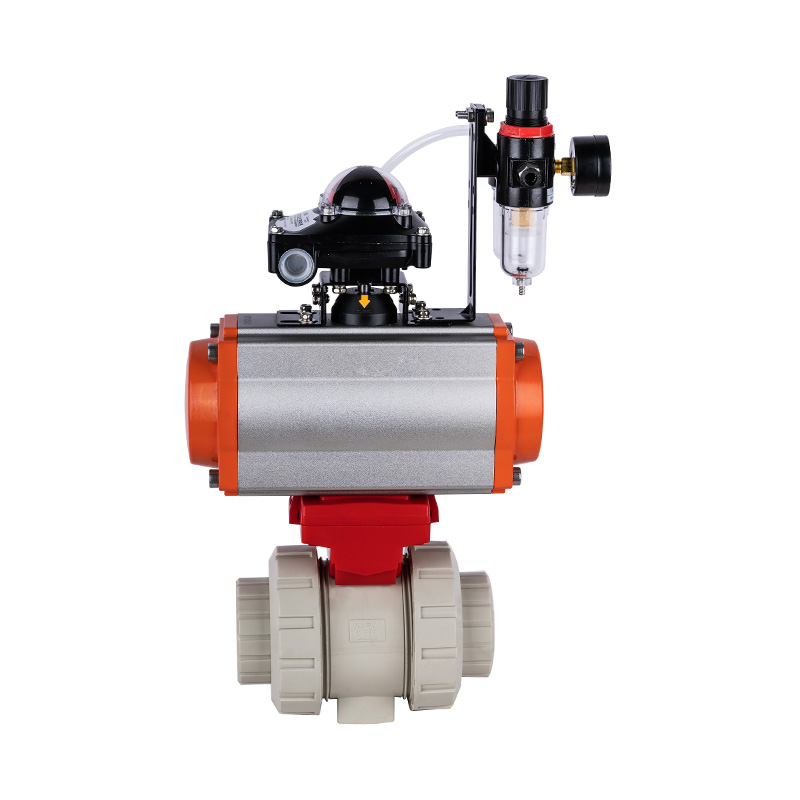

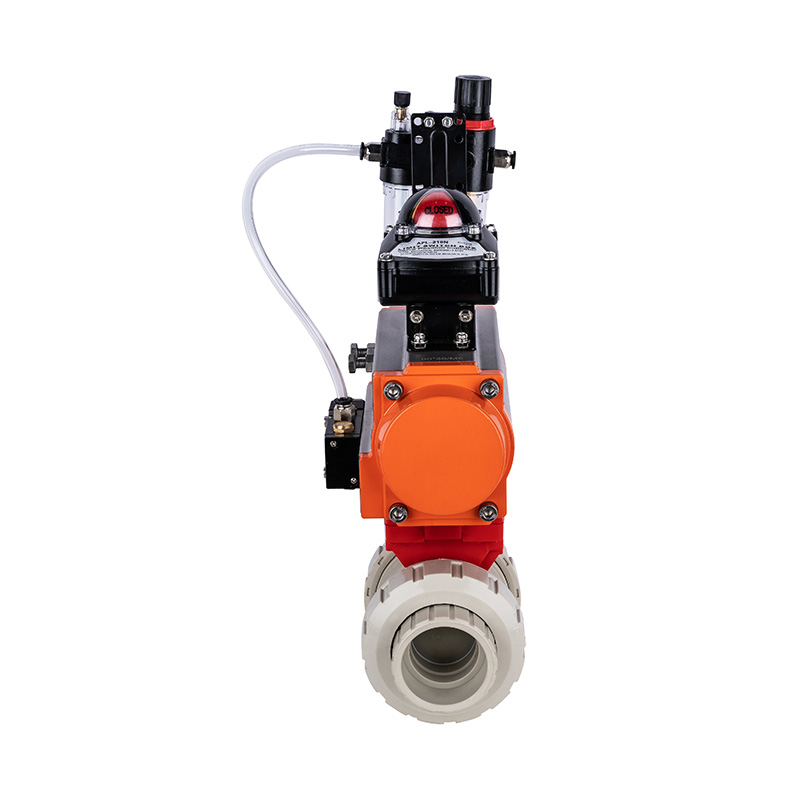

1．工程塑料系列球閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．PTFE墊座松緊可適度調整。
3．雙層O型圈提供雙重防漏保護。
4．外觀精致、表面光滑、加工精細、全流量設計。
5．可通過電腦、控制中心遠程操控執(zhí)行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業(yè)人員的安全。
?
| 序號 |
名稱 |
材質 |
數量 |
|
| 1? |
電/氣動頭支架 |
合金料 |
1 |
| 2? |
閥桿 |
PPH、PVC-C、PVC-U、PVDF、FRPP |
1 |
| 3? |
閥體 |
PPH、PVC-C、PVC-U、PVDF、FRPP |
2 |
| 4? |
密封座O型圈1 |
FPM,EPDM |
1 |
|
| 5? |
密封座 |
PPH、PVC-C、PVC-U、PVDF、FRPP |
1 |
| 9? |
密封座O型圈2 |
FPM,EPDM |
2 |
| 7? |
密封座O型圈3 |
FPM,EPDM |
2 |
| 8? |
密封四氟(球密封) |
PTFE |
2 |
| 9? |
球體 |
PPH、PVC-C、PVC-U、PVDF、FRPP |
1 |
| 10? |
壓帽 |
PPH、PVC-C、PVC-U、PVDF、FRPP |
2 |
| 11? |
由任接頭 |
PPH、PVC-C、PVC-U、PVDF、FRPP |
2 |
| 12? |
閥桿O型圈 |
FPM,EPDM |
2 |
| 13? |
閥桿連接件 |
合金料 |
1 |
| 14? |
氣動頭 |
鋁合金 |
1 |
| 15? |
信號反饋器 |
|
1 |
|
| 規(guī)格 |
D |
d |
L |
H |
Z |
| 15? |
50? |
20? |
110? |
87.8? |
20? |
| 20? |
58? |
25? |
126? |
97.5? |
24? |
| 25? |
70? |
32? |
140? |
106.6? |
27? |
| 32? |
85? |
40? |
160? |
123.5? |
30? |
| 40? |
98? |
50? |
170? |
138.5? |
32? |
| 50? |
127? |
63? |
190? |
163.5? |
37? |
| 65? |
144? |
75? |
230? |
191? |
44? |
| 80? |
158? |
90? |
280? |
222.5? |
51? |
| 100? |
192? |
110? |
340? |
261.5? |
61? |
