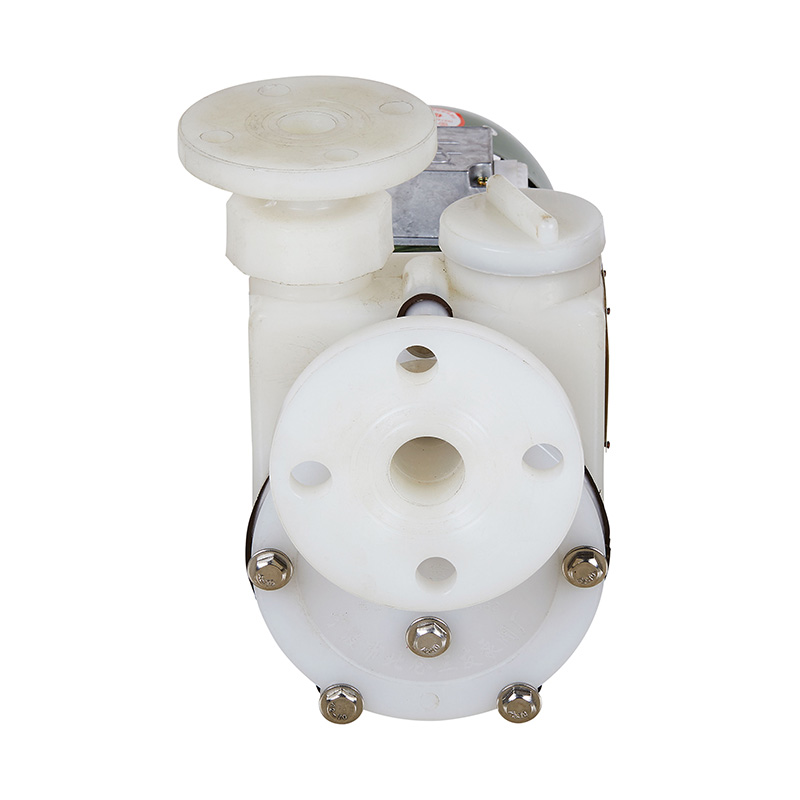

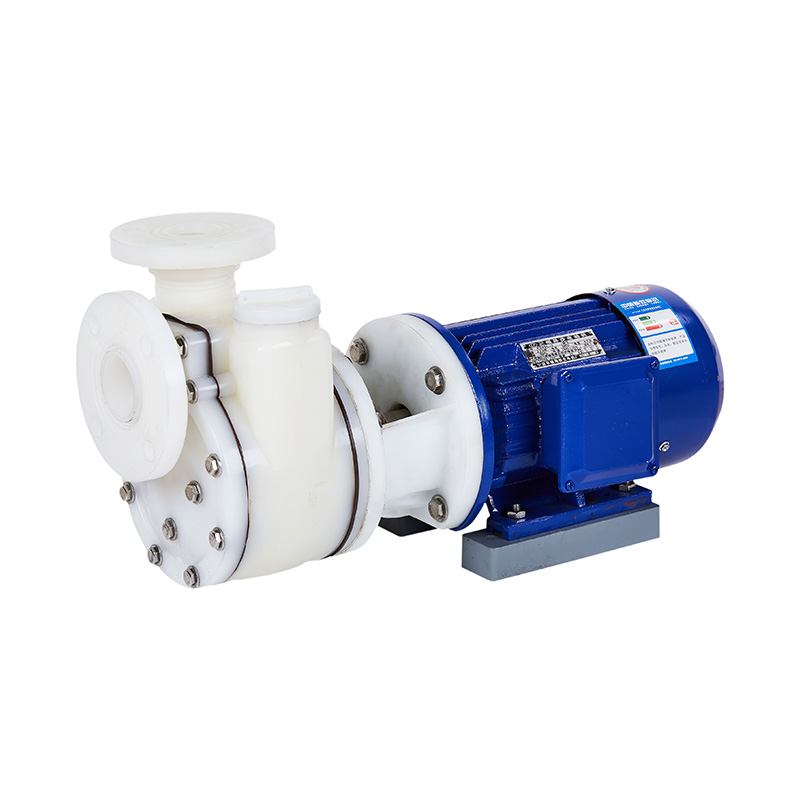

FP系列耐腐蝕塑料自吸泵（直聯式）高壓自動工業RPP直式自吸水泵，用于水處理和化學用途
品牌名稱：KXPV
產地：浙江.寧波
應用：水處理解決方案，化工
壓力：定制，高壓
材質：RPP
顏色：綠色
結構：直接式離心泵
出口尺寸：定制
電源：電動
產品名稱：離心機
泵類型：直接
尺寸：25FPZ-8D(0.55KW)--- 100FPZ-32D(15kw)
交貨時間：7天
較小起訂量：1 件用途：行業
供應能力：10000 件/月
我廠專業生產 PVDF、FRPP 兩種材質四個系列（FV、FP、FVZ、FPZ）的全塑耐腐蝕離心泵、自吸泵，其中 PVDF 泵適用于強酸、強氧化劑、鹵素、芳烴、脂肪、氯化溶劑等化學介質，實用溫度為 -40℃—+140℃；FRPP 泵適用于強堿及一般酸堿鹽類及其衍生物，實用溫度為 -20℃—+120℃ . 泵的傳動一般供三級 Y 型節能電機，如需安裝防爆電機，由用戶提出；對流量、揚程、轉速、功率如有特殊要求，我廠可以提供技術服務，滿足用戶要求。
| 安裝注意事項 |
1. 泵經長途運輸到達生產場地，安裝前應開箱檢驗，泵機零部件是否完好無損，緊固件如有松動，應重新緊固，檢查泵軸與電機軸的同心度，如有松動應予校正。
2. 泵體全部為 PVDF、FRPP 樹脂注塑成形，輸出管路上應有支撐架或吊架，不能全靠法蘭承受壓力，以防變形損壞；進口管路要盡量減少管路水損失，90°彎頭不應超過兩個。FP、FV 型離心泵應在吸入管前端裝上底閥，以保證泵在啟動前泵體內充滿液體；吸入管口或底閥進口應裝濾網，或在進口處裝一個過濾器，以防止雜物吸入泵體，保證泵能正常運轉。
3. 泵體連接點螺栓要均勻擰緊，進出管口連接嚴密，不能漏氣，否則會影響抽真空，吸不出液體，或在造成流量、揚程不足等弊端。
| 應用溫度范圍表 |
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 直聯式自吸泵 |
?
直聯式自吸泵裝配明細圖
| 零件材質表 |
|
件號 |
名稱 |
材質? |
|
1 |
進口法蘭 |
FRPP,PVDF |
|
2 |
密封圈 |
EPDM'FPM |
|
3 |
密封圈 |
EPDM,FPM |
|
4 |
出口法蘭 |
FRPP,PVDF |
|
5 |
注液蓋 |
FRPP,PVDF |
|
6 |
葉輪 |
FRPP/ 鋼 PVDF 鋼 |
|
7 |
后泵蓋 |
FRPP,PVDF |
|
8 |
密封圈 |
EPDM,FPM |
|
9 |
冷卻水嘴? |
鋼 |
|
10 |
雙頭螺柱? |
鋼、不銹鋼 |
|
11 |
支架 |
鋁 |
|
12 |
銘牌 |
FRPP,PVDF |
|
13 |
機械密封動環 |
碳化硅 |
|
14 |
冷卻蓋 |
FRPP |
|
15 |
機械密封靜環 |
碳化硅 |
|
16 |
密封膠片 |
EPDM'FPM |
|
17 |
密封圈 |
EPDM,FPM |
|
18 |
自吸泵泵體 |
FRPP,PVDF |
|
19 |
拍門 |
EPDM'FPM |
|
20 |
前泵蓋 |
FRPP,PVDF |
| Fpv 系列耐腐蝕自吸泵直聯式 |
安裝尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 單位 ：mm
|
型號/尺寸 |
安裝尺寸 |
進口法蘭 |
出口法蘭 |
|||||||
|
L |
LI |
L2 |
L3 |
D1(Φ) |
n-Φ1 |
D2 |
n-Φ2 |
|||
|
25F |
p | (D)-8 |
500 |
300 |
145 |
110 |
25 |
縮節 |
Φ25 |
縮節 |
| v | ||||||||||
|
32F |
p | (D)-11 |
500 |
300 |
145 |
110 |
32 |
縮節 |
Φ25 |
縮節 |
| v | ||||||||||
|
40F |
p | (D)-18 |
560 |
320 |
145 |
140 |
110 |
4-Φ18 |
100 |
4-Φ18 |
| v | ||||||||||
|
50F |
p | (D)-22 |
590 |
320 |
145 |
140 |
125 |
4-Φ18 |
110 |
4-Φ18 |
| v | ||||||||||
|
80F |
p | (D)-30 |
750 |
415 |
140 |
325 |
160 |
8-Φ18 |
145 |
4-Φ18 |
| v | ||||||||||
|
80F |
p | (D)-32 |
750 |
415 |
140 |
325 |
160 |
8-Φ18 |
145 |
4-Φ18 |
| v | ||||||||||
