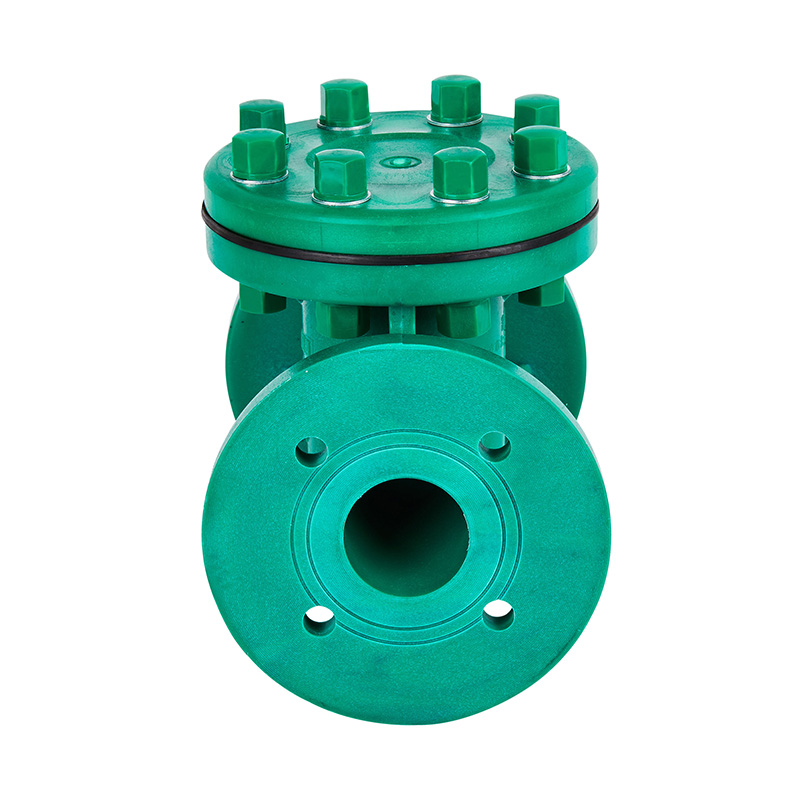

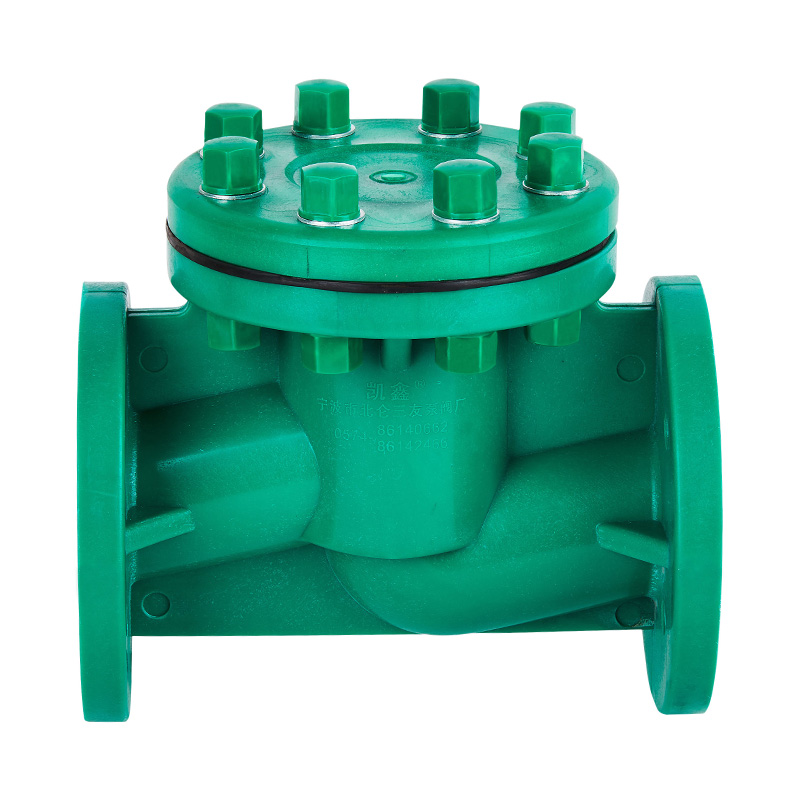

綠色長壽命提升式止回閥定制DN40-DN80 6 10英寸二通塑料FRPP止回閥
產地：中國
品牌名稱：KXPV
型號：H41F-10S
應用：一般
材質：塑料
介質溫度：中溫、常溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN40-DN80
結構：檢查
產品名稱：升降式止回閥
顏色：綠色
包裝：紙箱
交貨時間：7 天
較小起訂量：1 件
壓力等級：1.0Mpa（10bar）
| 產品結構特點 |
1. 規格齊全
2. 性能可
3. 使用范圍廣
4. 安裝簡易可靠
5. 可任意位置安裝
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
| 件號 | 名稱 | 材質 |
| 1 | 閥蓋 | FRPP |
| 2 | O型圈 | EPDM |
| 3 | 活塞 | PP+PTEE |
| 4 | 閥體 | FRPP |
?

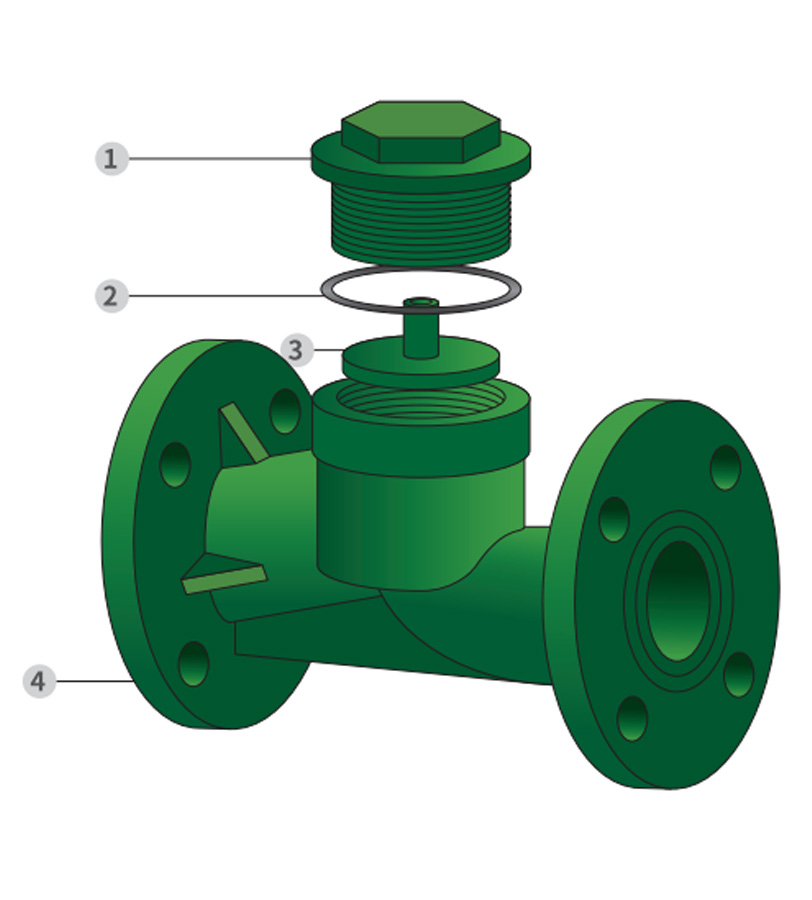

升降式止回閥裝配明細圖
?

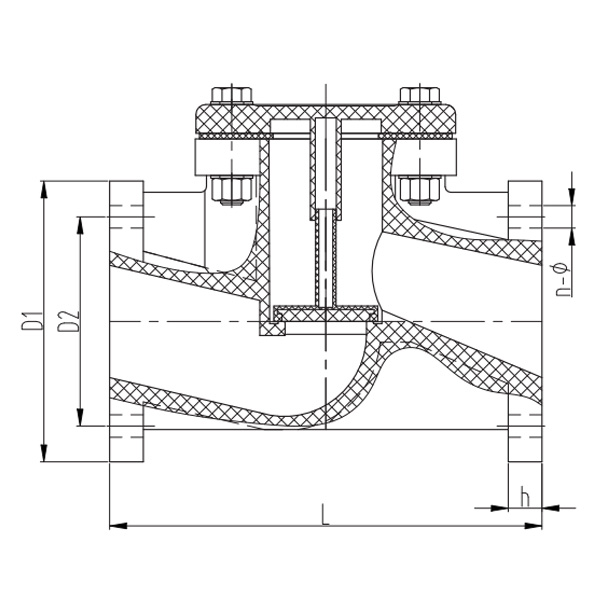

| 外形尺寸表 |
?
| ?公稱直徑 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 150? | 110? | 110? | 98.4? | 200? | 20? | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 165? | 125? | 125? | 120.7? | 230? | 20? | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 185? | 145? | 145? | 139.7? | 295? | 24? | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 200? | 160? | 160? | 152.4? | 310? | 25? | 8-Φ18 | 8-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
?
