隔膜閥

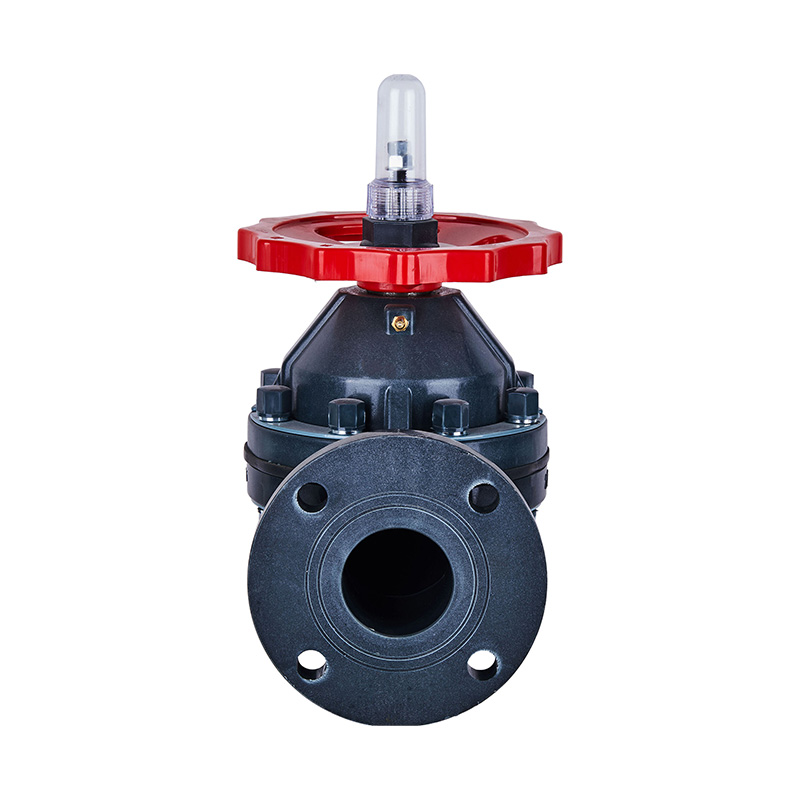

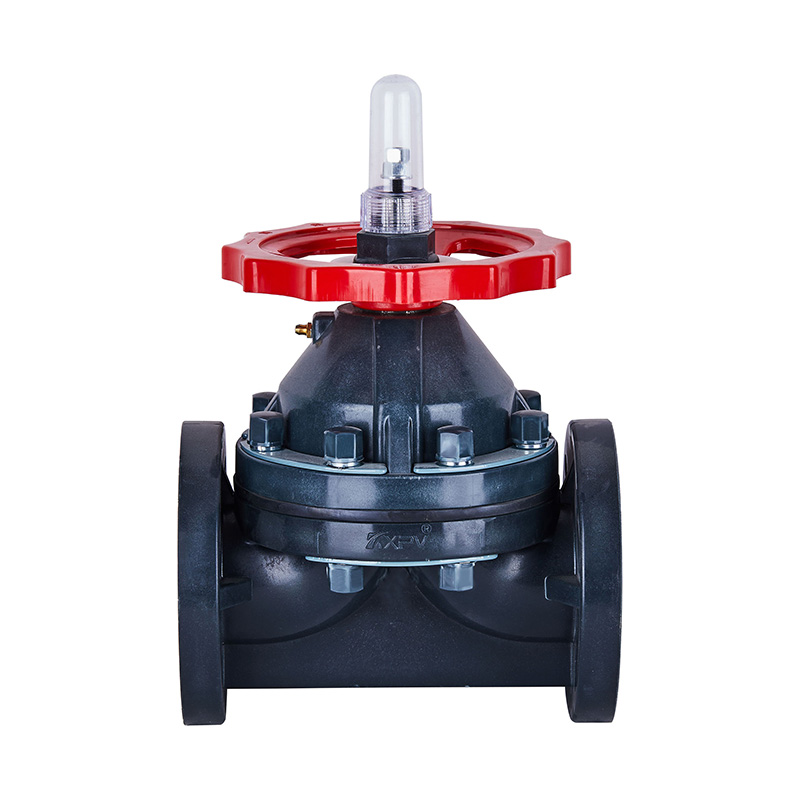

FRPP G41F-10S 法蘭式隔膜閥B款 DN15-100 1/2"-4"美標
高質量工廠價格減壓塑料 FRPP 雙法蘭端 1 通隔膜閥 ANSI美標
尺寸：DN15-DN300
型號：G41F-10S
應用：一般
材質：塑料
介質溫度：高溫、中溫
壓力等級：1.0Mpa（10bar）
電源：手動
介質：酸
結構：隔膜
產品名稱： FRPP隔膜閥
連接：法蘭端
證書：ISO9001
工作壓力：0-10bar
閥門類型：1通
密封：EPDM+F46
交貨時間：7 天
較小起訂量：1 件
| 產品結構特點? |
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 隔膜閥零件材質表 |
| 件號 | 零件名稱 | 材料 | 數量 |
| 1 | 透明罩 | AS | 1 |
| 2 | 限位螺母 | 鋼/不銹鋼 | 1 |
| 3 | 擋圈 | 65Mn | 1 |
| 4 | 手輪 | 合金料 | 1 |
| 5 | 閥母 | 鍍銅∥銅 | 1 |
| 6 | 閥桿 | 鍍銅∥銅 | 1 |
| 7 | 閥瓣 | PVDF | 1 |
| 8 | 閥蓋 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 9 | 壓板 | Q345/不銹鋼 | 1 |
| 10 | 橡膠墊 | EPDM | 1 |
| 11 | 膜片 | F46/PFA/PTFE | 1 |
| 12 | 閥體 | PVC-C,PVC-U,PVDF,PPH,FRPP,PTFE | 1 |
?
| 外形尺寸表 |
| 規格 | d (mm) |
D (mm) |
L (mm) |
b (mm) |
n-Ф (mm) |
| 1/2"(15) | 60 | 95 | 125 | 14 | 4-Φ16 |
| 3/4"(20) | 70 | 105 | 135 | 18 | 4-Φ16 |
| 1"(25) | 79 | 115 | 145 | 18 | 4-Φ16 |
| 1?"(32) | 89 | 135 | 160 | 18 | 4-Φ16 |
| 1?"(40) | 98 | 145 | 180 | 20 | 4-Φ16 |
| 2"(50) | 121 | 160 | 210 | 23 | 4-Φ19 |
| 2?"(65) | 140 | 180 | 250 | 24 | 4-Φ19 |
| 3"(80) | 152 | 195 | 300 | 28 | 8-Φ19 |
| 4"(100) | 191 | 229 | 350 | 29 | 8-Φ19 |
