液面計

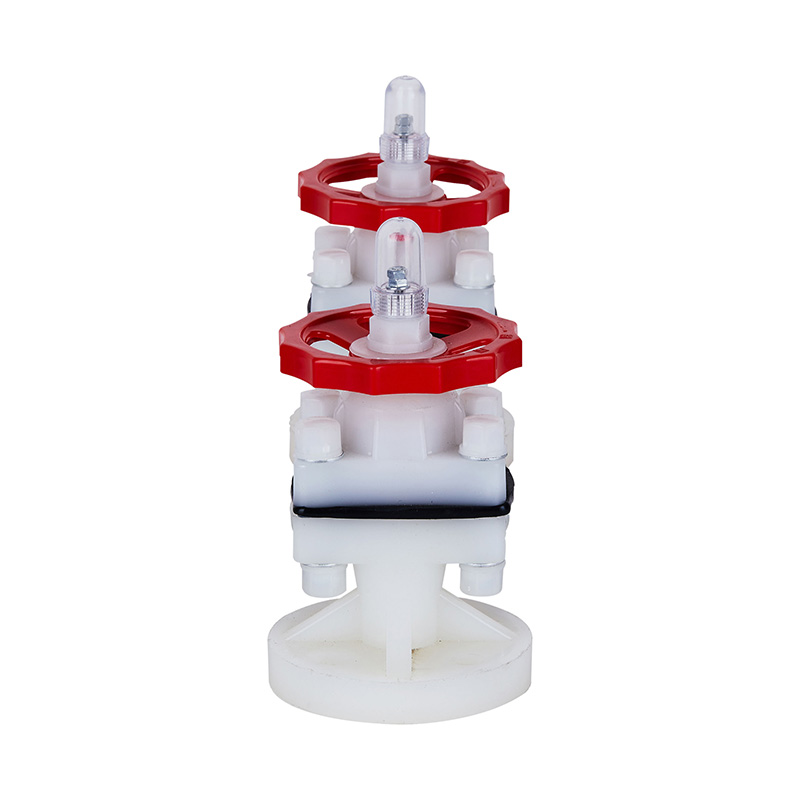

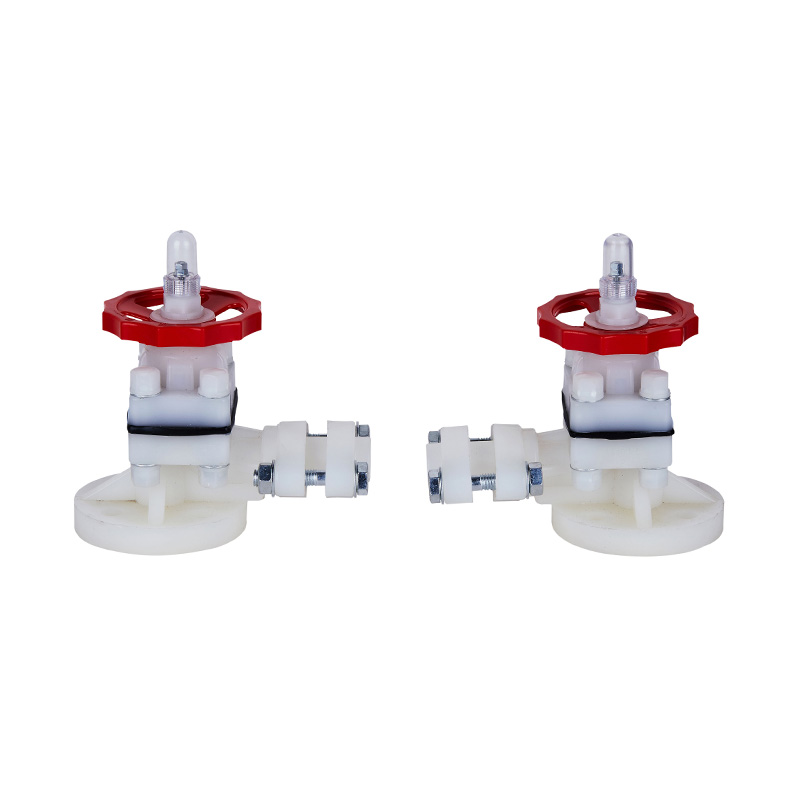

PVDF G41F-10F 液面計 DN15-50國標
PVDF 液位指示器 定制 DN15-50 具有競爭力的價格水筒倉塑料PVDF液位指示器用于水處理
產地：浙江.寧波
品牌名稱：KXPV
型號：G41F-10F
產品名稱：液面計
顏色：白色
尺寸：DN15-50
交貨時間：7 天
較小起訂量：1 件
供應能力：10000 件/月
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1.閥體重量輕、耐腐蝕性強、不吸附水垢、使用壽命長
2.設計科學，運行平穩；質量可靠，結實耐用；法蘭連接方式，安裝便捷
3.閥蓋、閥瓣、閥體、連接件有PVDF、PVC-C、PVC-U、PPH、FRPP等，可根據客戶需求定制
4.產品適用于各類酸堿介質的溶劑、管道中，具有優良的耐老化和耐腐蝕性
?
| 零件材質表 |
| 件號 | 名稱 | 材質 |
| 1 | 壓緊螺母 | FRPP |
| 2 | 手輪 | 合金料 |
| 3 | 六角螺母 | 鋼 |
| 4 | 墊片 | 鋼 |
| 5 | 閥蓋 | PPH,PVC-C,PVC-U,FRPP,PVDF |
| 6 | 閥桿螺母 | 鑄鐵 |
| 7 | 閥瓣 | PPH,PVC-C,PVC-U,FRPP,PVDF |
| 8 | 膜片 | EPDM,F46 |
| 9 | 閥體 | PPH,PVC-C,PVC-U,FRPP,PVDF |
| 10 | 限位罩 | AS |
| 11 | 襯環 | FRPP |
| 12 | 螺帽蓋 | FRPP |
| 13 | 雙頭螺柱 | 鋼 |
| 14 | 閥桿 | 鋼 |
| 15 | 墊膜 | EPDM |
| 16 | 密封件 | PTFE |
| 17 | 墊片 | 鋼 |
| 18 | 六角螺母 | 鋼 |
| 19 | 連接件 | PPH,PVC-C,PVC-U,FRPP,PVDF |
| 20 | 雙頭螺柱 | 鋼 |
?
液面計裝配明細圖
| 外形尺寸表 |
?
| 公稱直徑 DN(mm) |
D | d | L1 | L2 | b | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95? | 65? | 70? | 60.3? | 195? | 50? | 20? | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105? | 75? | 75? | 69.9? | 195? | 50? | 20? | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115? | 85? | 90? | 79.4? | 200? | 50? | 20? | 4-Φ14 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135? | 100? | 100? | 88.9? | 200? | 50? | 20? | 4-Φ18 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145? | 110? | 105? | 98.4? | 205? | 50? | 20? | 4-Φ18 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 125? | 120? | 120.7? | 205? | 50? | 20? | 4-Φ18 | 4-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||
