| 材料 |
?????? 介質溫度℃ |
材料 |
介質溫度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增強聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|

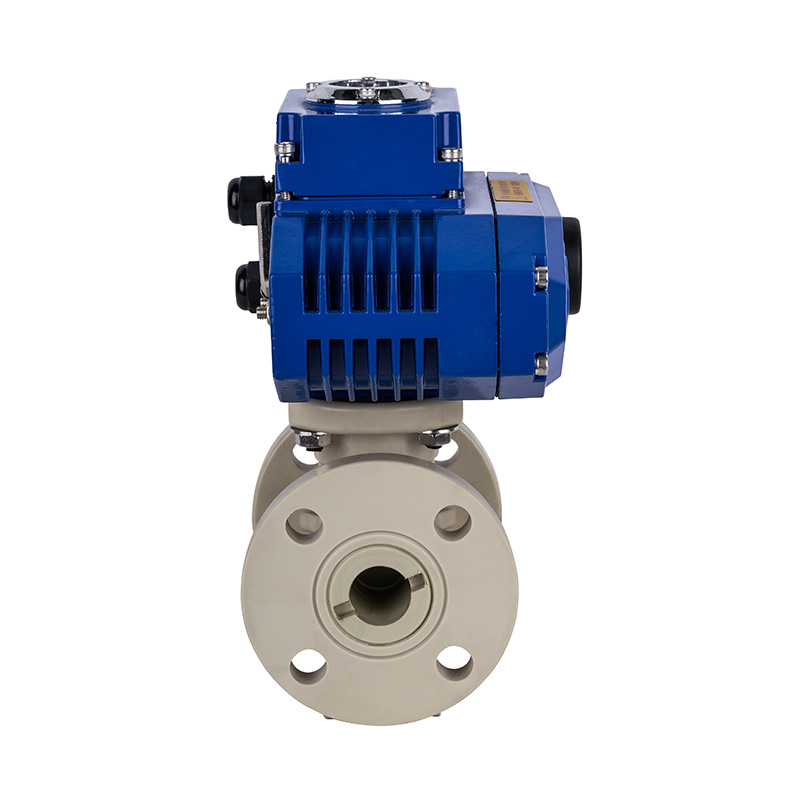

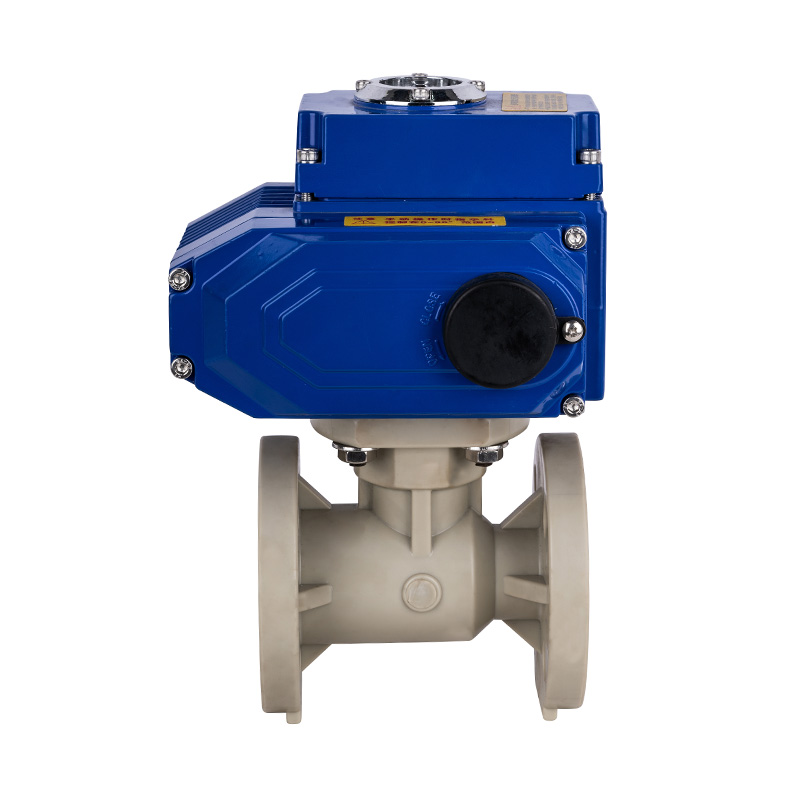

1．工程塑料系列球閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．PTFE墊座松緊可適度調整。
3．雙層O型圈提供雙重防漏保護。
4．外觀精致、表面光滑、加工精細、全流量設計。
5．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?
| 序號 |
零件名稱 |
材料 |
數量 |
| 1 |
電、氣動閥桿 |
PPH |
1 |
| 2 |
閥體 |
PPH |
1 |
| 3 |
密封座 |
PPH |
1 |
| 4 |
四氟壓圈 |
PPH |
1 |
| 5 |
球 |
PPH |
1 |
| 6 |
球密封四氟 |
PTFE |
2 |
| 7 |
頭頸密封四氟 |
PTFE |
4 |
| 規格 |
D1(mm) |
D2(mm) |
D3(mm) |
L(mm) |
h(mm) |
n-Φ1(mm) |
Φ1(mm) |
Φ2(mm) |
SXS(mm) |
4-Φ2(mm) |
Z(mm) |
| 2"(50) |
158 |
121 |
44 |
182 |
22 |
4-Φ18 |
70 |
72 |
14x14 |
4-Φ10x11 |
16.5 |
| 4"(100) |
214 |
191 |
78 |
280 |
25 |
8-Φ18 |
102 |
104.5 |
22x22 |
4-Φ12x13.25 |
20 |
| 5"(125) |
243 |
216 |
97 |
350 |
30 |
8-Φ18 |
124 |
126 |
22x22 |
4-Φ14x15 |
25 |
| 6"(150) |
278 |
241 |
110 |
403 |
30 |
8-Φ23 |
124 |
126 |
22x22 |
4-Φ14x15 |
27 |
| 8"(200) |
334 |
299 |
140 |
400 |
34 |
8-Φ23 |
125 |
125 |
22x22 |
4-Φ14 |
30 |
