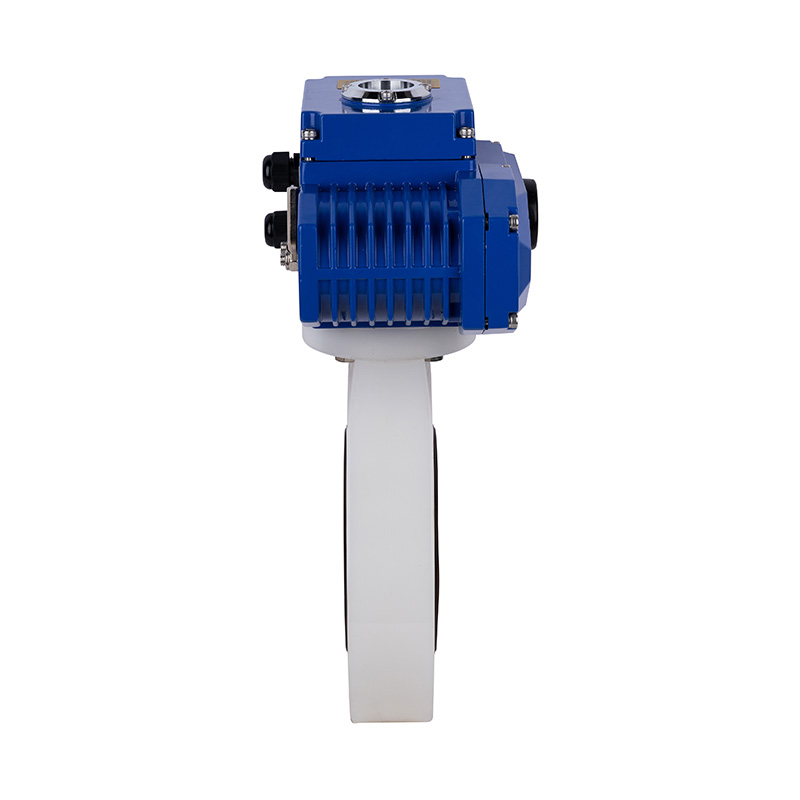

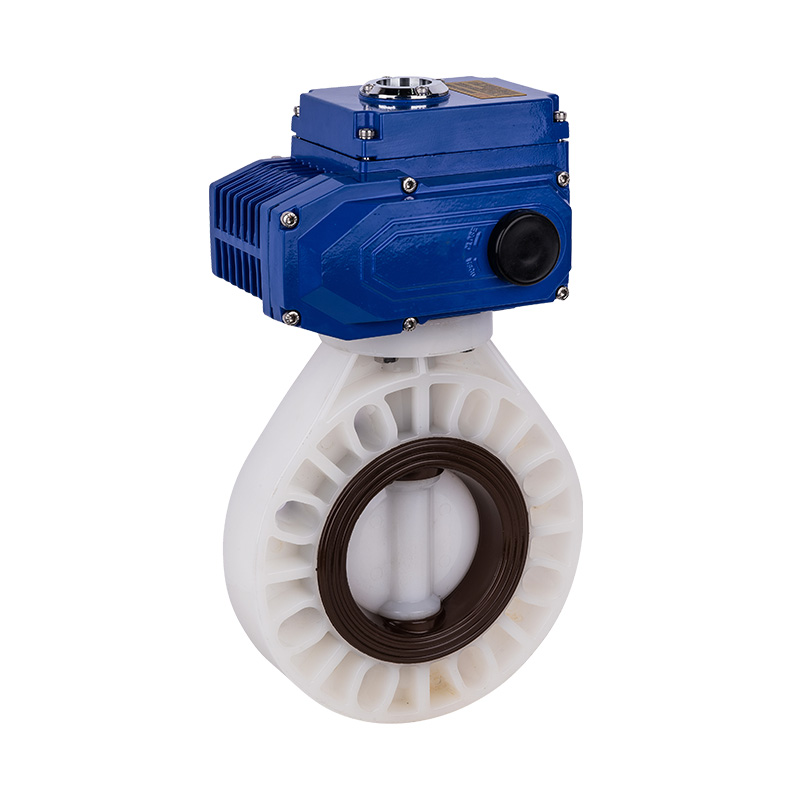

PVDF D971X-10F 電動蝶閥 DN32-1000 1-1/4"-30"美標
PVDF電動自動蝶閥中心密封軟密封DN32-1000工業和家用塑料蝶閥ANSI美標
駕駛模式：自動
連接形式：晶圓
結構：中心密封
密封形式：強制密封
閥桿：普通
壓力等級：1.0Mpa（10bar）
工作溫度：-40~150°C
密封面材質：軟密封
應用：工業用途、水工業用途、
閥桿：鋼，不銹鋼
商標：KXPV
規格：DN32-1000
產地：浙江.寧波
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1．工程塑料系列蝶閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．采用高耐腐蝕性橡膠來保證閥門的密封性能，適合用來輸送高粘度介質。
3．結構簡單，90°回轉啟閉迅速，安裝方便，調節性能好。
4．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
| 零件材質表 |
| 序號 | 零件名稱 | 材料 | 數量 | |||||||||||||||||||||
| CPVC | UPVC | PVDF | PPH | FRPP | ||||||||||||||||||||
| 1? | 閥體 | CPVC | UPVC | PVDF | PPH | FRPP | 1? | |||||||||||||||||
| 2? | ?閥瓣 | CPVC | UPVC | PVDF | PPH | FRPP | 1? | |||||||||||||||||
| 3? | 密封橡膠 | FPM | EPDM | FPM | EPDM | 1? | ||||||||||||||||||
| 4? | 閥桿 | 鋼 | 1? | |||||||||||||||||||||
| 外形尺寸表 |
| 規格 | D1(mm) | D2(mm) | D3(mm) | D4(mm) | T(mm) | n-Φ(mm) | YxY(mm) | S(mm) | d1(mm) | d2(mm) | 4-Φ1(mm) |
| 1?"(32) | 140 | 106 | 89 | 33 | 35 | 4-Φ17 | 11x11 | 12 | 50 | 50 | 4-Φ7 |
| 1?"(40) | 148 | 110 | 98 | 41.5 | 39 | 4-Φ19 | 14x14 | 12 | 72 | 68 | 4-Φ10 |
| 2"(50) | 162 | 125 | 110 | 48.5 | 43 | 4-Φ19 | 14x14 | 12 | 72 | 68 | 4-Φ10 |
| 2?"(65) | 180 | 145 | 130 | 63 | 45 | 4-Φ19 | 14x14 | 16 | 72 | 68 | 4-Φ10 |
| 3"(80) | 198 | 160 | 150 | 75.5 | 45 | 8-Φ19 | 14x14 | 16 | 72 | 68 | 4-Φ10 |
| 4"(100) | 225 | 191 | 170 | 95 | 56.5 | 8-Φ19 | 17x17 | 18 | 80 | 70 | 4-Φ10 |
| 5"(125) | 255 | 216 | 200 | 120 | 65 | 8-Φ23 | 17x17 | 18 | 80 | 70 | 4-Φ10 |
| 6"(150) | 285 | 241 | 225 | 143.5 | 75 | 8-Φ23 | 17x17 | 23 | 80 | 70 | 4-Φ10 |
| 8"(200) | 340 | 299 | 295 | 195 | 85 | 8-Φ23 | 22x22 | 23 | 80 | 70 | 4-Φ10 |
| 10"(250) | 423 | 366 | 350 | 245.5 | 110 | 12-Φ23x32 | 22x22 | 30 | 102 | 102 | 4-Φ12 |
| 12"(300) | 495 | 436 | 400 | 291.5 | 115 | 12-Φ23x42 | 22x22 | 30 | 102 | 102 | 4-Φ12 |
| 14"(350) | 555 | 470 | 460 | 340 | 127 | 16-Φ22 12-Φ29 | 22x22 | 35 | 102 | 102 | 4-Φ12 |
| 16"(400) | 607 | 540 | 515 | 399 | 140 | 16-Φ23x45 | 27x27 | 35 | 140 | 140 | 4-Φ18 |
| 18"(450) | 645 | 583 | 565 | 446 | 150 | 20-Φ28.5 16-Φ34.5 | 27x27 | 40 | 165 | 165 | 4-Φ22 |
| 20"(500) | 708 | 640 | 615 | 494 | 150 | 20-Φ26x41 | 36x36 | 40 | 165 | 165 | 4-Φ22 |
| 24"(600) | 820 | 750 | 725 | 570 | 170 | 20-Φ35x47 | 36x36 | 40 | 254 | 254 | 4-Φ22 |
