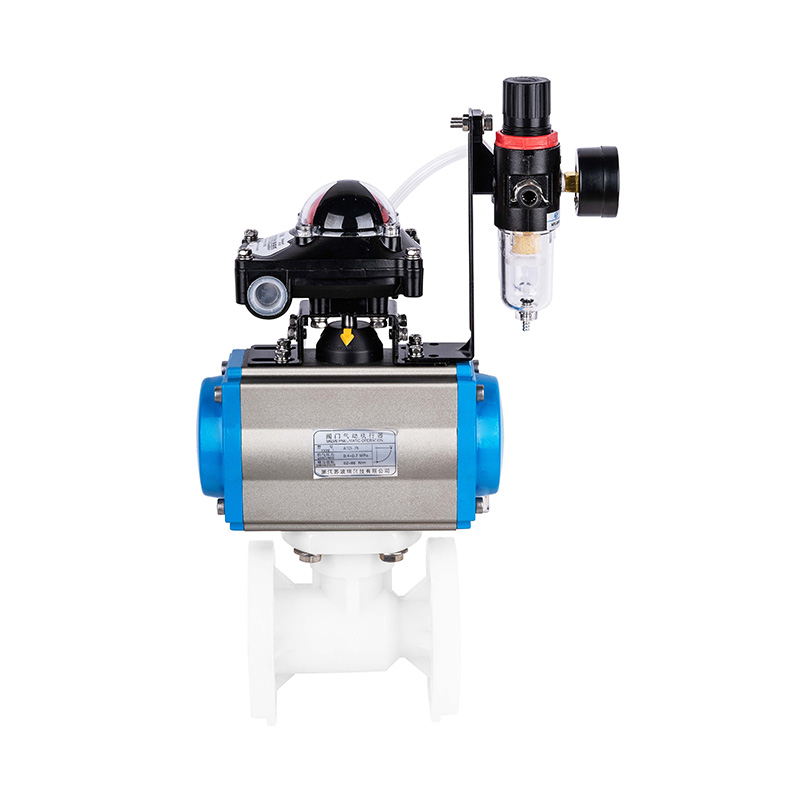

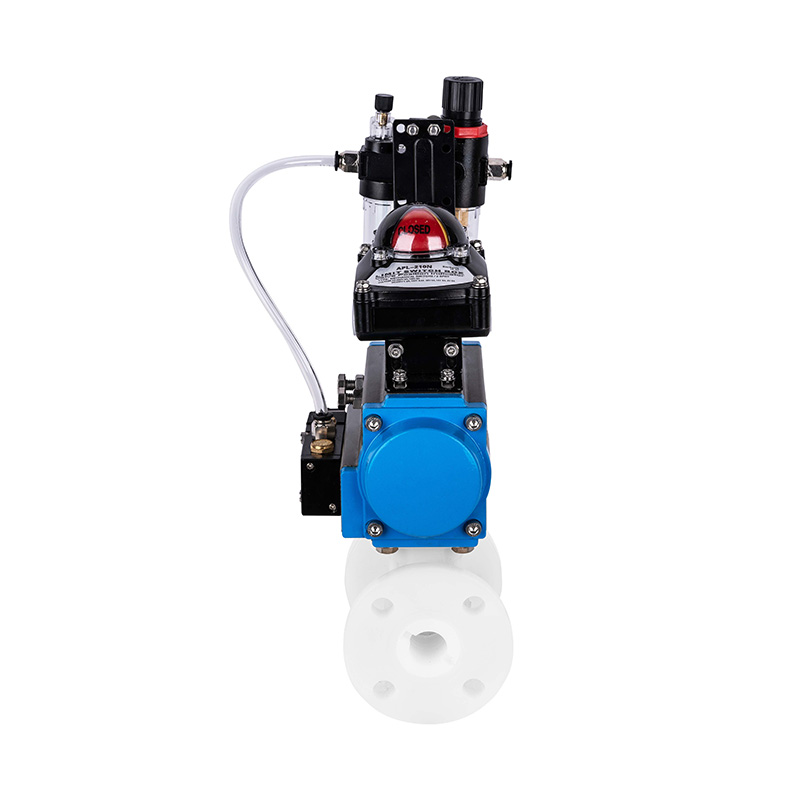

PVDF Q641F-10F 氣動法蘭球閥 DN15-300國標
具有競爭力的價格PVDF氣動執行器球閥定制，用于農業和水系統
類型：球閥
產地：中
品牌名稱：KXPV
型號：D641X-10F
應用：一般
介質溫度：高溫、中溫
動力：氣動
介質：酸
端口尺寸：DN15-300
結構:固定式球閥
主體材料：PVDF
連接：法蘭端
標準：GB/T37842 F4
用途：工業
工作溫度：-40~+150℃
交貨時間：7 天
較小起訂量：1 件
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1．工程塑料系列球閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．PTFE墊座松緊可適度調整。
3．雙層O型圈提供雙重防漏保護。
4．外觀精致、表面光滑、加工精細、全流量設計。
5．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?
| 外形尺寸表 |
| 公稱直徑 DN(mm) |
D | d | L | H | b | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | |||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95? | 95? | 65? | 70? | 120? | 160? | 15? | 4-Φ15 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105? | 100? | 75? | 75? | 120? | 160? | 16? | 4-Φ15 | 4-Φ15 | ||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 120? | 125? | 85? | 90? | 130? | 162? | 16? | 4-Φ15 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135? | 135? | 100? | 100? | 145? | 190? | 18? | 4-Φ18 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145? | 140? | 125? | 110? | 105? | 98.4? | 168? | 220? | 20? | 4-Φ18 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 155? | 150? | 125? | 120? | 120.7? | 180? | 230? | 20? | 4-Φ19 | 4-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 65(2-1/2") | 180? | 145? | 225? | 245? | 22? | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195? | 160? | 255? | 280? | 25? | 8-Φ18.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 229? | 229? | 180? | 190.5? | 280? | 295? | 25? | 8-Φ18.5X20 | 8-Φ18.5X20 | ||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 254? | 250? | 254? | 210? | 210? | 215.9? | 350? | 340? | 30? | 8-Φ18.5X20 | 8-Φ23 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280? | 280? | 280? | 240? | 240? | 241.3? | 400? | 360? | 30? | 8-Φ24X27 | 8-Φ24X27 | 8-Φ24X27 | |||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335? | 330? | 335? | 295? | 290? | 298.5? | 400? | 400? | 35? | 8-Φ23 | 12-Φ23 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||
| 250(10") | 400? | 400? | 400? | 350? | 355? | 362? | 450? | 460? | 38? | 12-Φ23X26 | 12-Φ25 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||
| 300(12") | 440? | 440? | 400? | 400? | 450? | 460? | 38? | 12-Φ23 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||
