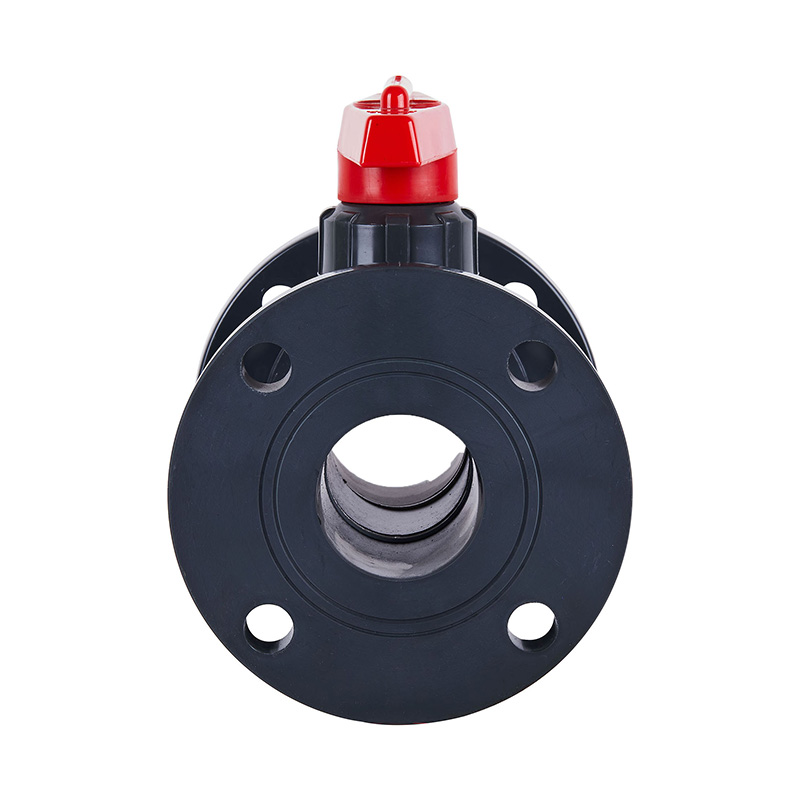

優質耐高溫化學 PVC-U 法蘭球閥 PVC ANSI標準工業衛生塑料閥門日標
型號：Q41F-10U
材質：塑料
連接形式：法蘭
駕駛模式：手動
公稱壓力：10kg
通道：直通式
結構：固定球閥
功能：工業用途
溫度：高溫
應用：工業用途、水工業用途、
規格：DN20-100
默認值：ANSI
HS編碼：8481804090
壓力等級：1.0Mpa（10bar）
| 產品結構特點 |
1. 工程塑料系列球閥采用 FRPP、PVDF、PVC-C、PVC-U、PPH 等耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐能力。
2. 密封可靠、啟閉力矩小。
3. 流體阻力小、啟閉迅速。
4. 結構簡單、外形美觀。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
一體型球閥裝配明細圖
?
?
| 零件材質表 |
?
| 件號 | 名稱 | 材質 |
| 1 | 手柄 | 合金料 |
| 2 | 壓緊螺母 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 3 | 內塞 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 4 | 閥桿 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 5 | 閥桿密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 8 | 球 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 9 | 閥體 | FRPP、PVDF、PVC-U、PVC-C、PPH |
| 外形尺寸表 |
?
| 公稱直徑 DN (mm) |
D | d | L | h | n | ? |
| 20(3/4") | 105 | 75 | 120 | 17 | 4 | 15 |
| 25(1") | 120 | 90 | 130 | 16 | 4 | 19 |
| 32(1 1/4") | 135 | 100 | 145 | 18 | 4 | 19 |
| 40(1 1/2") | 145 | 105 | 168 | 20 | 4 | 19 |
| 50(2") | 160 | 120 | 180 | 20 | 4 | 19 |
| 65(2 1/2") | 180 | 140 | 225 | 22 | 4 | 19 |
| 80(3") | 195 | 150 | 260 | 25 | 4 | 19 |
| 100(4"） | 215 | 175 | 280 | 25 | 8 | 19 |
?
?
?
