底閥

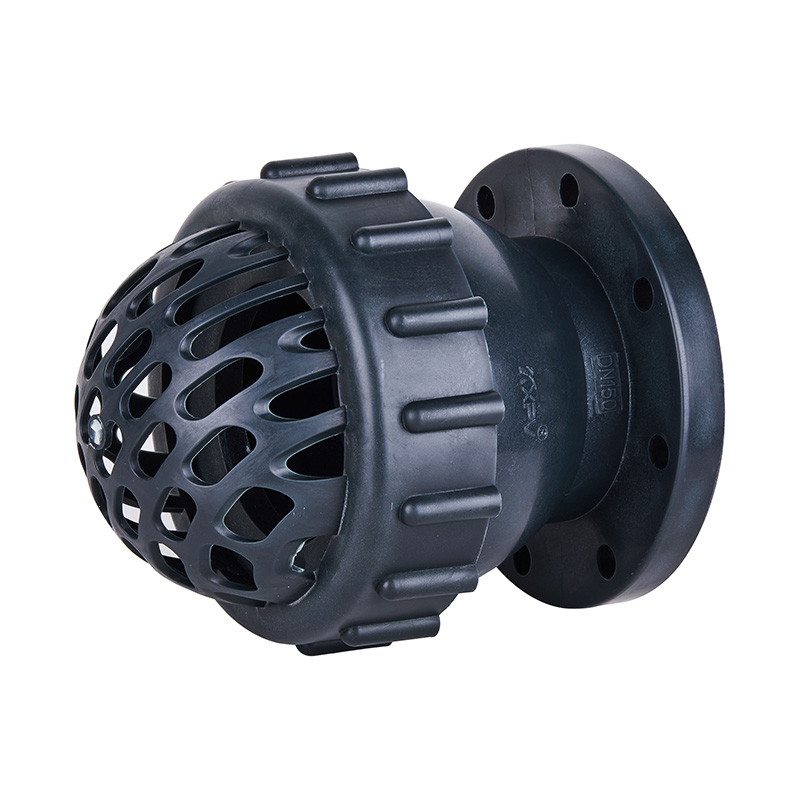

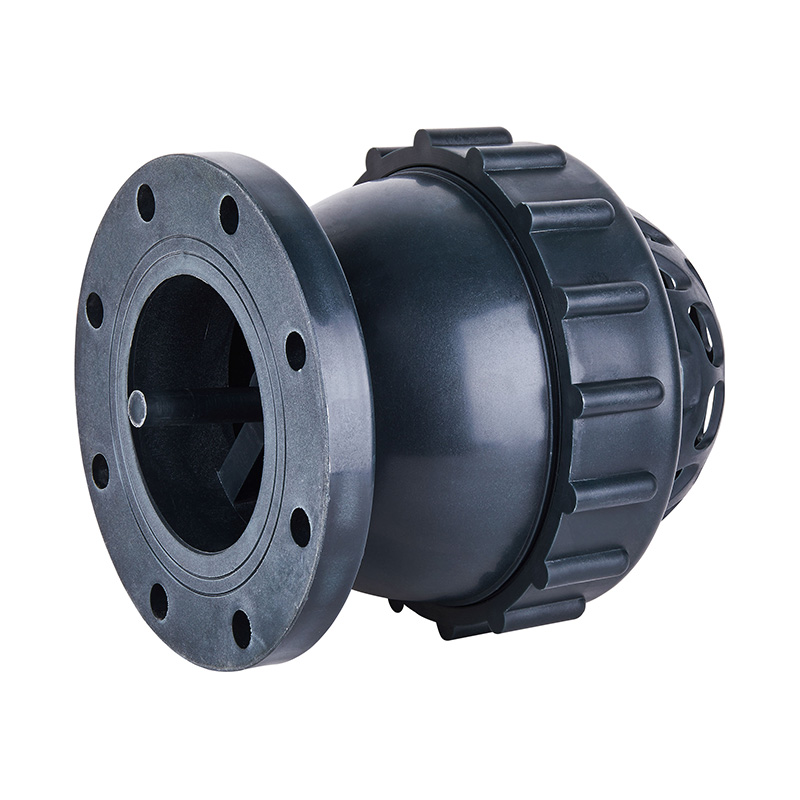

FRPP H42F-10S 底閥 DN15-300國標
灰黑色FRPP 腳踏底閥定制 4 英寸 DN15-DN300 低價工業塑料液壓，適用于化工行業
類型：液壓
產地：中國
品牌名稱：KXPV
型號：H42F-10S
應用：一般
介質溫度：中溫、常溫
電源：手動
介質：酸
端口尺寸：DN15-DN300
結構：法蘭式
產品名稱：底閥
交貨時間：7 天
較小起訂量：1 件
顏色：灰黑色
尺寸：DN15-300
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1. 生產規格從 DN15 到 DN300
2. DN200 到 DN300 應客戶要求生產
3. 具有優良的密封性
4. 較小的壓力損失
5. 具有良好的液壓性能
6. 結構簡單，安裝便捷
?
| 零件材質表 |
|
件號 |
名稱 |
材質 |
|
1 |
閥體 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
2 |
活塞 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
3 |
密封橡膠 |
EPDM,FPM |
|
4 |
壓緊螺母 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
5 |
密封件 |
EPDM,FPM |
|
6 |
隔板 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
7 |
網罩 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
| 外形尺寸表 |
?
| 公稱直徑 DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 105? | 65? | 70? | 60.3? | 140? | 15? | 4-Φ14 | 4-Φ15 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 105? | 75? | 75? | 69.9? | 168? | 16? | 4-Φ14 | 4-Φ15 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115? | 85? | 90? | 79.4? | 189? | 16? | 4-Φ14 | 4-Φ19 | 4-16 | ||||||||||||||||||||||||||||||||||||||||||||
| 32(1/2") | 135? | 100? | 100? | 88.9? | 210? | 18? | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 40(13/4") | 145? | 110? | 105? | 98.4? | 238? | 20? | 4Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 125? | 120? | 120.7? | 215? | 17? | 4Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 170? | 145? | 140? | 139.7? | 235? | 17? | 4-Φ18 | 4-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 192? | 160? | 150? | 152.4? | 265? | 21? | 8-Φ18 | 8-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 220? | 180? | 175? | 190.5? | 315? | 23? | 8-Φ18 | 8-Φ19 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 250? | 210? | 210? | 215.9? | 335? | 31? | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 282? | 240? | 240? | 241.3? | 335? | 31? | 8-Φ22 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335? | 295? | 290? | 298.5? | 380? | 32? | 8-Φ22 | 12-23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 395? | 350? | 355? | 362? | 550? | 38? | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445? | 400? | 400? | 550? | 38? | 12-Φ22 | 16-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||
